Электрический погружной насос для масла

Электрический погружной насос для нефти — это скважинная система механизированной добычи, предназначенная для непрерывной перекачки сырой нефти. добыча в глубоких скважинах, морских платформах и сложных пластовых условиях. Он объединяет высокопроизводительный погружной двигатель, многоступенчатый центробежный насос, устойчивая к газу и песку система защиты и надежное уплотнение. структура, обеспечивающая стабильную производительность подъема нефти.

Разработанный для скважин с высокой обводненностью, зрелых нефтяных месторождений, морской добычи и сложных пластовых условий, Система Oil ESP помогает операторам повысить эффективность производства, снизить частоту капитального ремонта и снизить долгосрочные затраты. эксплуатационные расходы.

Благодаря наличию насосов различных диаметров, конфигураций мощности и вариантов материалов его можно настроить в соответствии с требованиями заказчика. глубина скважины, характеристики жидкости, температура и производственные требования.

Принцип работы

Электрический погружной насос для нефти работает путем преобразования электрической энергии в гидравлическую подъемную силу внутри масло ну.

Система в основном состоит из:
• Погружной двигатель
• Секция протектора
• Система впуска
• Многоступенчатый центробежный насос
• Компоненты газопереработки
• Система силовых кабелей

Во время работы двигатель приводит в движение несколько рабочих колес на высокой скорости. Каждая ступень рабочего колеса увеличивает давление жидкости. за счет центробежной силы. Пройдя через сотни ступеней перекачки, нефтяная смесь набирает достаточное количество давление для преодоления пластового давления, глубины скважины и сопротивления трубопровода до выхода на поверхность.

Полностью погруженная в воду конструкция обеспечивает непрерывную работу в подземных условиях высокого давления, одновременно защищая внутренние компоненты от нефти, газа, воды и агрессивных веществ.

Основные компоненты и структура

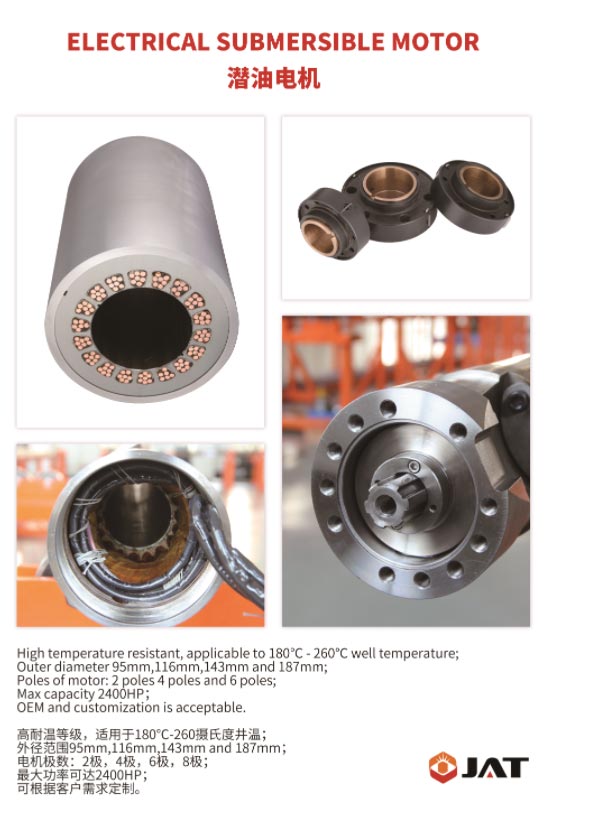

1. Погружной двигатель

Высокоэффективный двигатель обеспечивает стабильную мощность привода для длительной работы в скважине.

Функции:
Высокие изоляционные характеристики
Возможность непрерывной работы
Стабильный контроль температуры
Адаптируемая конфигурация напряжения

2. Многоступенчатый центробежный насос.

Насосная секция имеет несколько ступеней рабочего колеса и диффузора.

Преимущества:
Высокая грузоподъемность
Стабильный выходной поток
Оптимизированная гидравлическая эффективность
Снижение потерь энергии

3. Система защиты

Защита изолирует двигатель от скважинных жидкостей.

Функции:
Предотвращает проникновение масла и воды
Балансирует внутреннее и внешнее давление
Продлевает срок службы двигателя

4. Скважинная кабельная система

Специальные маслостойкие кабели обеспечивают надежную передачу энергии при высокой температуре и высоком давлении. среды.

Технические характеристики

Технические параметры могут быть настроены в соответствии с конкретными условиями месторождения.

Приложения

• Разработка береговых нефтяных месторождений: электрический погружной насос для нефти идеально подходит для перекачивания обычной нефти. скважины, нефтяные пласты низкого давления и эксплуатационные скважины с заводнением, обеспечивающие стабильную ежедневную добычу сырой нефти. и удовлетворение долгосрочных непрерывных производственных потребностей наземных нефтяных месторождений.

• Морская добыча нефти и газа: адаптируется к узким стволам морских скважин и суровым морским условиям работы, отличается компактной конструкцией и низким уровнем отказов, что позволяет снизить затраты на техническое обслуживание и эксплуатацию на море.

• Специальная эксплуатация резервуаров: Применимо к нефтяным скважинам с высокой обводненностью, слабоагрессивными и абразивными свойствами, а также геотермальные нефтяные скважины, обеспечивающие безопасный и эффективный подъем жидкости в сложных условиях эксплуатации.

• Стимулирование и восстановление нефтяных скважин: идеально подходит для малодебитных и истощенных нефтяных скважин, эффективно улучшая текучесть эффективность поставок и восстановление производственных мощностей стареющих нефтяных месторождений.

Особенности продукта

• Конструктивная конструкция: электрический погружной насос для нефти имеет аккуратный, компактный внешний вид с множеством дополнительные внешние диаметры, которые могут идеально соответствовать различным размерам ствола скважины и адаптироваться к различным типам нефти колодцы.

• Высокая эффективность подъема: оптимизированная многоступенчатая гидравлическая конструкция обеспечивает стабильное повышение давления и большой расход. скорость, реализуя высокоэффективный непрерывный подъем сырой нефти.

• Отличная адаптация к окружающей среде: оснащена высококачественными уплотнительными и защитными конструкциями, устойчивыми к коррозии. и истирание из скважинных смешанных сред нефти, газа и воды.

• Низкие эксплуатационные расходы: низкое энергопотребление, стабильная работа и низкий уровень отказов, что значительно снижает потери при ручном обслуживании и остановке на местах.

• Длительный срок службы: сборка, откалиброванная на заводе, и конструкция подшипников, рассчитанная на высокие нагрузки, повышают общую устойчивость конструкции. и продлить рабочий цикл оборудования.

Горячий продукт серии продаж

• Серия 400: Классическая универсальная модель компактного размера, подходящая для обычных нефтяных скважин малого диаметра. отличается стабильной производительностью и экономической эффективностью для общей добычи нефти.

• Серия 538/540: подходит для систем развертывания гибких труб, применимых к нефтяным скважинам среднего и большого диаметра, поддержка сценариев работы с высоким расходом и подъемом.

Особенности продукта и конкурентные преимущества

• Превосходная защита от сбоев: эффективно выдерживает большие нагрузки упорный подшипник и полностью герметичная защитная конструкция. противостоять ударам в скважине, снижая интенсивность отказов оборудования и частоту капитальных ремонтов.

• Энергосбережение и эффективная работа: оптимизированное моделирование гидродинамики снижает гидравлические потери, снижая долгосрочное потребление энергии и общие эксплуатационные расходы на нефтяных месторождениях.

• Сильная индивидуализация: доступны различные спецификации и конфигурации материалов для борьбы с коррозионными и коррозионными воздействиями. абразивные и высокотемпературные особые условия работы.

• Низкая совокупная стоимость владения: длительный срок службы, минимальная потребность в техническом обслуживании и высокая эксплуатационная стабильность обеспечивают устойчивые экономические выгоды для нефтепромысловых предприятий.

Как правильно выбрать погружной электрический насос?

Выбор правильной модели УЭЦН требует оценки нескольких условий нефтяной скважины.

1. Требования к производительности

Скважины с более высокой продуктивностью требуют:
Увеличенный диаметр насоса
Более высокая пропускная способность
Оптимизированные гидравлические ступени

2. Глубина скважины

Глубокие скважины требуют:
Более высокая напорная способность
Больше ступеней насоса
Более прочная механическая конструкция

3. Характеристики жидкости

Важные факторы включают в себя:
Процент обводненности
Содержание газа
Концентрация песка
Уровень коррозии
Вязкость сырой нефти

4. Рабочая температура

Высокотемпературные скважины требуют:
Высокотемпературная изоляция двигателя
Термостойкие материалы
Улучшенная конструкция охлаждения

Контроль качества

• Проверка сырья: все основные материалы, включая вал из сплава и антикоррозийные аксессуары, проходят строгий контроль. тестирование компонентов на соответствие скважинным стандартам нефтепромысла.

• Прецизионное производство: оптимизация вычислительной гидродинамики и прецизионная обработка с ЧПУ для гарантируют точное соответствие рабочих колес, диффузоров и конструктивных деталей.

• Заводские испытания производительности: каждое устройство проходит полнопоточное испытание под давлением, испытание на долгосрочную эксплуатацию и герметизацию. тест производительности перед доставкой для проверки стабильности и надежности.

• Стандартизированная сборка: реализован унифицированный процесс заводской калибровки и сборки сжатия, позволяющий избежать ручного управления. ошибки сборки и обеспечить стабильное качество продукции.

• Полная сертификация качества: соответствие международным спецификациям нефтяной промышленности с возможностью отслеживания. записи о производстве и испытаниях всей продукции.

Отличия от обычных погружных насосов

• Ориентация на применение: электрический погружной насос для нефти профессионально разработан для скважинной добычи нефти. подъем, адаптация к нефтегазоводной смешанной среде; обычные погружные насосы предназначены в основном для чистой воды и обычная промышленная подача воды, непригодная для маслянистых агрессивных сред.

• Структурная прочность: Oil ESP имеет конструкцию, рассчитанную на высокое давление и антикоррозийную, что позволяет выдерживать экстремальные нагрузки. скважинное давление и температура; обычные погружные насосы имеют низкую конструкционную прочность и плохую среду адаптивность.

• Эксплуатационная стабильность: Oil ESP обеспечивает круглосуточную и длительную бесперебойную работу скважины; обычный погружной Насосы не предназначены для непрерывной работы с высокими нагрузками и длительными циклами и склонны к выходу из строя.

• Эксплуатационные параметры: Oil ESP обеспечивает сверхвысокую подъемную силу и большой расход для глубокого подъема нефтяных пластов; обычный погружные насосы имеют ограниченный подъем и расход и не могут удовлетворить потребности в добыче глубоких скважин.

• Защитные характеристики: оснащен профессиональным скважинным уплотнением и защитой от истирания; обычный погружные насосы имеют простые уплотнительные конструкции и не могут противостоять скважинной коррозии и истиранию.

Часто задаваемые вопросы

1. Для чего используется погружной электрический насос при добыче нефти?

ЭЦН — это система механизированной добычи, используемая для увеличения добычи сырой нефти за счет подъема нефти из глубоких скважин, где естественное пластовое давление недостаточно.

2. Чем отличается ЭЦН от обычного погружного насоса?

Системы ЭЦН нефти предназначены для нефтяных скважин высокого давления и водонефтяных смесей, тогда как обычные погружные насосы в основном предназначены для перекачивания воды.

3. Как выбрать подходящую модель ESP?

Выбор зависит от глубины скважины, дебита, свойств жидкости, температуры, диаметра обсадной колонны и условий эксплуатации. условия.

4. Могут ли насосы ESP работать на нефтяных скважинах с высокой обводненностью?

Да. Системы ЭЦН обычно используются на зрелых нефтяных месторождениях с высокой обводненностью добычи.

5. Как долго нефтяная ЭЦН может работать под землей?

Срок службы зависит от условий эксплуатации, выбора материала, качества монтажа и организации технического обслуживания.

6. Можно ли настроить систему ESP?

Да. Диаметр насоса, мощность двигателя, материалы и гидравлические ступени могут быть настроены в соответствии с конкретной скважиной. требования.

7. Какие анализы проводятся перед родами?

Типичные испытания включают испытания гидравлических характеристик, испытания изоляции, испытания на герметичность и проверку сборки.

8. Подходит ли ЭЦН для морской добычи нефти?

Да. Компактная конструкция и длительные рабочие циклы делают системы ESP подходящими для морской добычи нефти.
