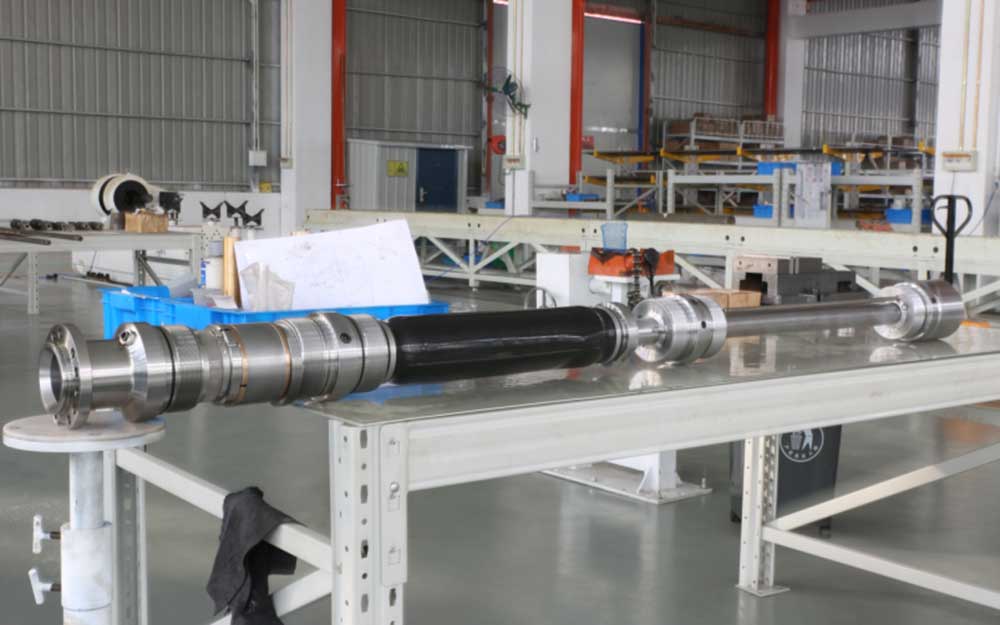

The Электрический погружной насоспредставляет собой внутрискважинную систему механизированной добычи, предназначенную для непрерывной добычи сырой нефти из глубоких скважин, морских платформ и сложных пластовых условий. Он включает в себя высокопроизводительный погружной двигатель, многоступенчатый центробежный насос, систему защиты от газа и песка, а также надежную уплотнительную конструкцию, обеспечивающую стабильную производительность подъема нефти.
Система ESP для нефти, разработанная для скважин с высокой обводненностью, зрелых нефтяных месторождений, морской добычи и сложных пластовых условий, помогает операторам повысить эффективность добычи, снизить частоту капитального ремонта и снизить долгосрочные эксплуатационные расходы.
Благодаря наличию насосов различных диаметров, конфигураций мощности и вариантов материалов его можно настроить в соответствии с глубиной скважины, характеристиками жидкости, температурой и производственными требованиями.
| Нет. | Название оборудования | Необходимость | Метод закупок | Описание оборудования |
| наземные объекты | ||||
| 1 | Распределительная коробка | Необязательный | Предоставляется заказчиком |
1.Для подземных кабельных соединений в колодцах для заземления кабеля. 2. Предотвращение появления газа под высоким давлением в подземных шахтах. |
| 2 | Повышающий трансформатор переменной частоты | Необходимый | Предоставляется заказчиком | Используется для повышения напряжения источника питания до напряжения заземления, необходимого для электронасоса. |
| 3 | Шкаф низковольтного преобразователя частоты (включая синусоидальный фильтр) | Необходимый | Предоставляется заказчиком | Для управления, защиты и регулировки рабочего состояния электронасоса. |
| 4 | Фильтр | Необязательный | Предоставляется заказчиком | Для защиты электронасосов и ответственного оборудования в электросетях. |
| 5 | Поверхностный кабель | Необязательный | Предоставляется заказчиком |
1. Используется для подключения наземного оборудования. 2. контроль стоимости насоса |
| соединитель колонны скважинных насосно-компрессорных труб | ||||
| 1 | устьевое оборудование | Необходимый | Предоставляется заказчиком | 1.Для подвешивания НКТ и соединения наземных трубопроводов2.Для подземной прокладки кабеля. |
| 2 | нефтяная труба | Необходимый | Предоставляется заказчиком | Используется для подключения электронасосов и формирования канала подъема скважинной жидкости. |
| 3 | сливной клапан | Необязательный | Предоставляется заказчиком | Сброс НКТ скважинной жидкости для закачки |
| 4 | Однопоточный клапан | Необходимый | Предоставляется заказчиком | Функция отключения насоса предотвращает обратный ток скважинной жидкости в колонне насосно-компрессорных труб, который может вызвать гидроудар и повредить электронасос. |
| 5 | подключение к розетке | Необходимый | Предоставляется заказчиком | Используется для подключения электрического насоса к масляной трубе. |
| 6 | насос | Необходимый | самоэкспроприация | Используется для создания необходимого подъемного давления и расхода. |
| 7 | газовый процессор | Необязательный | самоэкспроприация |
1. Чтобы уменьшить воздействие газа на электрические насосы, например, газовую пробку и кавитацию. 2. достаточный подъемный поток |
| 8 | Газоотделитель или входная секция | Необходимый | самоэкспроприация |
1. Чтобы уменьшить воздействие газа на электрические насосы, например, газовую пробку и кавитацию. 2. достаточный подъемный поток 3. образует канал для поступления скважинной жидкости в насос |
| число | имя устройства | необходимость | метод приобретения | Описание устройства |
| соединитель колонны скважинных насосно-компрессорных труб | ||||
| 9 | защитник | Необходимый | самоэкспроприация |
1. Используется для передачи крутящего момента двигателя на насос. 2. Баланс давления для погружного двигателя в стволе скважины. 3. Осевая сила несущего насоса 4.Дозаправка моторного масла для погружного двигателя. 5. Осевое уплотнение для погружного двигателя |
| 10 | погружной двигатель | Необходимый | самоэкспроприация | Используется для преобразования электрической энергии в механическую и обеспечения питания для работы насоса. |
| 11 | скважинный датчик | Необязательный | Предоставляется заказчиком | Для мониторинга в режиме реального времени давления скважинной жидкости и электронасоса, температуры, вибрации, изоляции и т. д. |
| 12 | директор | Необходимый | самоэкспроприация | Направление и стабилизация скважинного насоса |
| Скважинное кабельное оборудование и аксессуары | ||||
| 1 | кабельный проходчик | Необязательный | Предоставляется заказчиком |
1. Используется для герметизации кабеля через устьевое устройство. 2.Размерная конструкция, совместимая с устьевым устройством. 3. Способен выдерживать высокое напряжение заземления двигателя. |
| 2 | Кабель питания (плоский кабель) | Необходимый | Предоставляется заказчиком |
1. Передача мощности для ступени НКТ 2. Кабели должны быть совместимы с температурой и условиями скважины. |
| 3 | Натяжные тросы и соединители натяжных тросов (маленькие плоские кабели) | Необходимый | самоэкспроприация |
1. Передача мощности для ступени скважинного электронасоса 2. Кабели должны быть совместимы с температурой и условиями скважины. 3. Он должен быть герметично прикреплен к двигателю. |
| 4 | Оболочка кабеля и кабельный зажим или защита кабеля устройства | Необходимый | самоэкспроприация | Фиксация и защита кабеля для ступени электронасоса |
| 5 | YouTube:Защита кабеля с зажимом для кросс-коннектора | Необходимый | Предоставляется заказчиком | Применение фиксации и защиты кабеля на этапе нефтепровода |
| число | имя устройства | необходимость | метод приобретения | Описание устройства |
| Другие аксессуары для подземного использования | ||||
| 1 | Комплект скважинных аксессуаров для электронасоса (включая двигатель, защиту, устьевую секцию или сепаратор, насос, газовый процессор) | Необходимый | самоэкспроприация | Для одноразовых деталей, предназначенных для подземных работ, таких как уплотнительные кольца, винты и моторное масло. |
| 2 | Комплект принадлежностей для кабельного подключения | Необязательный | самоэкспроприация | Используется для подключения вводных кабелей к силовым кабелям, например, изоляционным лентам и бронированным кабелям. |
| 3 | аксессуары для другого оборудования, спускающегося по шахте | Необходимый | Некоторые поставщики устройств предлагают | |
| скважинные инструменты | ||||
| 1 | машина для сбора и укладки кабеля | Необязательный | Доступно для покупки, аренды или других способов прокладки кабеля. | |
| 2 | кабельный шкив | Необходимый | Предоставляется заказчиком | для прокладки кабеля |
| 3 | маслозаливное оборудование | Необходимый | самоэкспроприация | Для впрыска масла электрическим насосом |
| 4 | электрический насосный подъемник | Необходимый | самоэкспроприация | Для скважинного подъема |
| 5 | веретено | Необходимый | самоэкспроприация | забойный дисковый вал |
| 6 | подъемный домкрат | самоэкспроприация | Для использования в электродвигателях необходимо | |
| 7 | другие скважинные инструменты | Необходимый | Некоторые поставщики устройств предоставляют | |
| Тип | Ряд | Максимальный диаметр (мм) |
| Насос | 338 | 86 |
| Защитник | 338 | 86 |
| Мотор | 375 | 95.25 |
| Тип | Ряд | Максимальный диаметр (мм) |
| Насос | 400 | 101.6 |
| Защитник | 400 | 10.1.6 |
| Мотор | 456 | 115.82 |
| Тип | Ряд | Максимальный диаметр (мм) |
| Насос | 513/538/562 | 130,3/136,7/143 |
| Защитник | 513 | 130.3 |
| Мотор | 540/562 | 138/143 |
| Тип | Ряд | Максимальный диаметр (мм) |
| Насос | 675 | 171.45 |
| Защитник | 675 | 171.45 |
| Мотор | 738 | 187.45 |
| Тип | Ряд | Максимальный диаметр (мм) |
| Насос | 862 | 219 |
| Защитник | 675 | 171.45 |
| Мотор | 738 | 187.45 |
• Разработка береговых нефтяных месторождений: The Электрический погружной насос Идеально подходит для обычных нефтяных скважин, нефтяных пластов низкого давления и эксплуатационных скважин с заводнением, обеспечивая стабильный ежедневный подъем сырой нефти и удовлетворяя долгосрочные непрерывные производственные потребности наземных нефтяных месторождений.
• Морская добыча нефти и газа:Адаптируется к узким стволам морских скважин и суровым морским условиям работы, отличается компактной конструкцией и низким уровнем отказов, что позволяет снизить затраты на техническое обслуживание и эксплуатацию на море.
• Специальная операция по водохранилищу:Применяется для высокообводненных, слабокоррозионных и абразивных нефтяных скважин, а также геотермальных нефтяных скважин, обеспечивая безопасный и эффективный подъем жидкости в сложных условиях эксплуатации.
• Стимуляция и восстановление нефтяных скважин:Идеально подходит для малодебитных и истощенных нефтяных скважин, эффективно повышает эффективность подачи жидкости и восстанавливает производственную мощность стареющих нефтяных месторождений.
•Структурный дизайн:Электрический погружной насос имеет аккуратный и компактный внешний вид с несколькими дополнительными внешними диаметрами, которые могут идеально соответствовать различным размерам ствола скважин и адаптироваться к различным типам нефтяных скважин.
•Высокая эффективность подъема:Оптимизированная многоступенчатая гидравлическая конструкция обеспечивает стабильное повышение давления и большую скорость потока, обеспечивая высокоэффективный непрерывный подъем сырой нефти.
•Отличная экологическая адаптируемость:Оснащен высококачественными уплотнительными и защитными конструкциями, устойчивыми к коррозии и истиранию от скважинных смешанных сред нефти, газа и воды.
•Низкая стоимость эксплуатации:Отличается низким энергопотреблением, стабильной работой и низким уровнем отказов, что значительно снижает потери при ручном обслуживании и остановах на месте.
•Длительный срок службы:Сборка, откалиброванная на заводе, и конструкция подшипников, рассчитанных на высокие нагрузки, повышают общую устойчивость конструкции и продлевают срок службы оборудования.
Серия 400:Компактная стандартная модель, предназначенная для традиционных нефтяных скважин малого диаметра. Он подходит для общих условий добычи нефти, требующих умеренной пропускной способности и экономичной эксплуатации.
Серия 538/540:Предназначен для систем развертывания колтюбинговых труб и подходит для нефтяных скважин среднего и большого диаметра. Он поддерживает приложения, требующие более высоких скоростей потока и грузоподъемности.
Противоотказная структура:Высокие упорные подшипники и герметичные защитные конструкции помогают выдерживать забойные ударные нагрузки и снижают повреждения оборудования в процессе эксплуатации.
Энергоэффективная работа:Оптимизированная гидравлическая конструкция снижает сопротивление потоку жидкости и гидравлические потери, помогая снизить потребление энергии при непрерывной работе.
Гибкие возможности конфигурации:Доступны различные спецификации насосов и варианты материалов для применений, связанных с коррозией, абразивным износом и высокими температурами.
Более низкие требования к техническому обслуживанию:Увеличенные интервалы технического обслуживания, уменьшенная частота технического обслуживания и стабильные эксплуатационные характеристики помогают снизить общие эксплуатационные расходы.
Выбор ЭЦН должен основываться на реальных условиях скважины и эксплуатационных требованиях.
Скважины с более высокой продуктивностью требуют:Увеличенный диаметр насоса, более высокая пропускная способность, оптимизированные гидравлические ступени
Глубокие скважины требуют: Более высокий напор, Больше ступеней насоса, Усиленная механическая конструкция
Ключевые факторы включают в себя:Процент обводненности, Содержание газа, Концентрация песка, Уровень коррозии, Вязкость сырой нефти
Высокотемпературные скважины требуют:Высокотемпературная изоляция двигателя, Термостойкие материалы, Улучшенная конструкция охлаждения.
Основные материалы, включая валы из сплавов и антикоррозионные компоненты, проверяются перед производством на предмет соответствия требованиям скважинного применения.
Вычислительный анализ гидродинамики и обработка на станках с ЧПУ применяются для повышения точности обработки рабочего колеса, диффузора и компонентов конструкции.
Перед поставкой каждый насосный агрегат проходит испытания на производительность, давление, эксплуатационные испытания и проверку герметичности.
Внедряются унифицированные процедуры сборки и процессы заводской калибровки для поддержания стабильных характеристик продукта и уменьшения отклонений при сборке.
Записи о производстве и испытаниях сохраняются для отслеживания продукции и проверки проекта.
