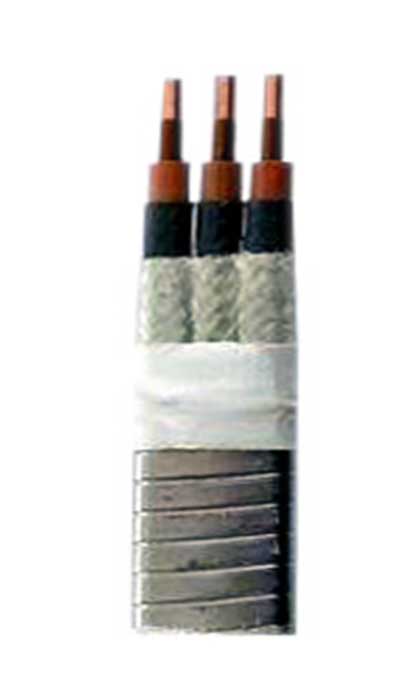

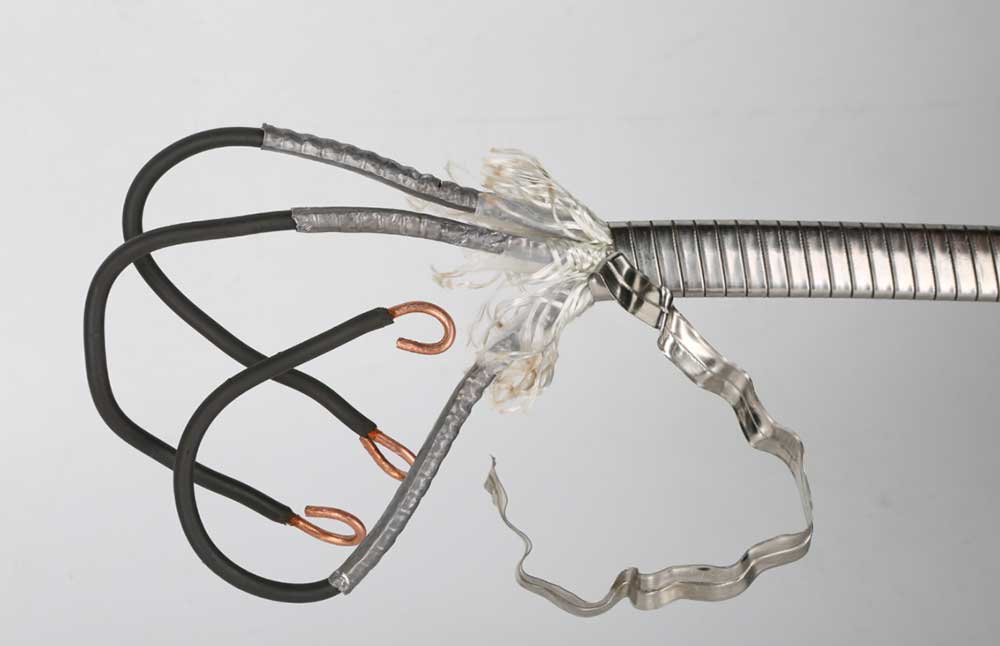

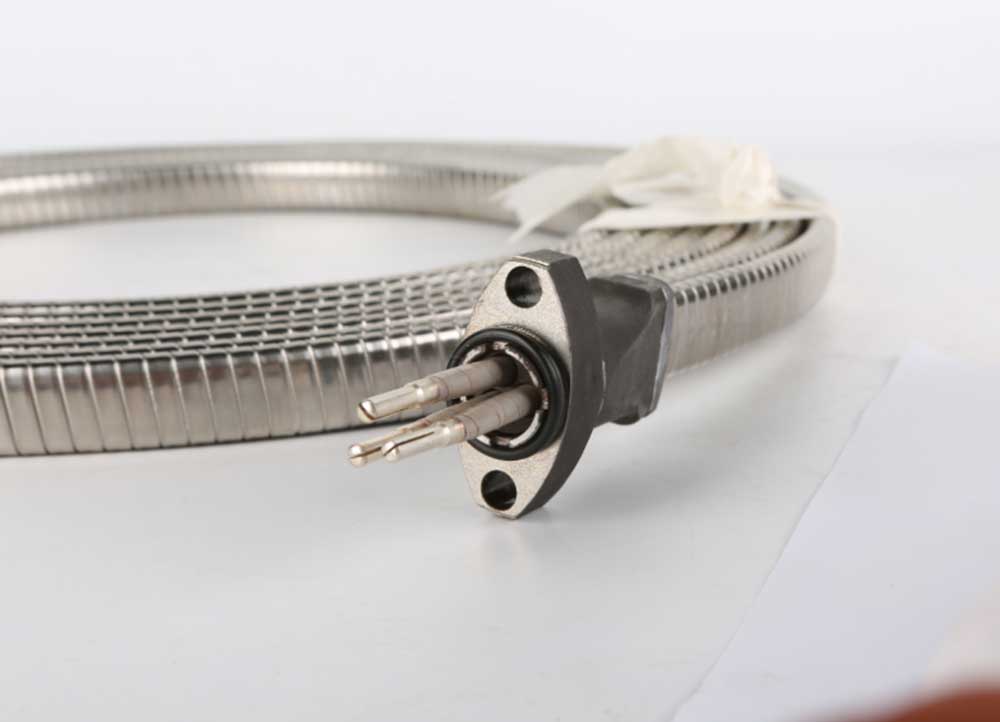

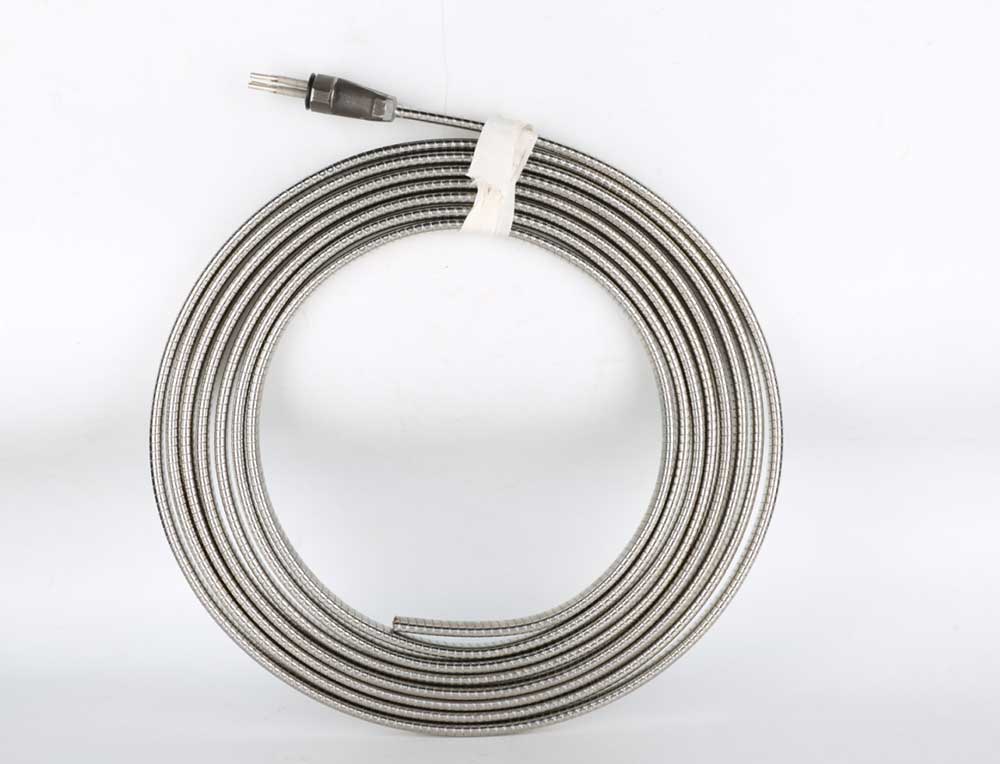

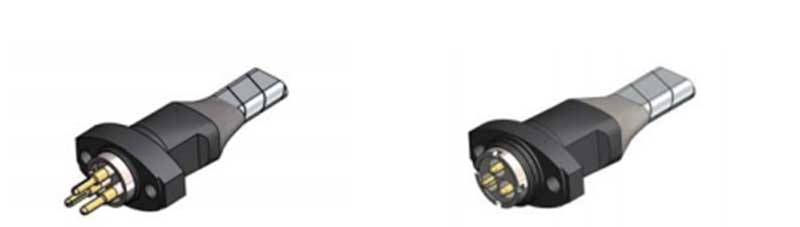

Ведущий кабель (Плоский миниатюрный кабель, MLE) состоит из двух компонентов: головки MLE и корпуса кабеля. В качестве специального специального кабеля для погружных электронасосов он в основном используется для прокладки цепи погружного двигателя к положению над выпускным отверстием насоса. Этот кабель специально разработан для таких насосов, так как погружной электронасос работает внутри корпуса в условиях ограниченного пространства, высокой температуры окружающей среды и большой токовой нагрузки. С точки зрения конструктивного исполнения головка MLE бывает двух типов: намотанная (стандартная) и вставная (подходящая для быстрого строительства).
Международный стандарт: ISO 13628, IEEE 1017, IEEE1018, IEEE1019.
Национальный стандарт: ГБ/Т 16750
Отраслевой стандарт: API RP 11S1, API RP 11S5, API RP 11S6.
Корпоративный стандарт: AT-ST-007
●Компактная конструкция с небольшими габаритами.
●Высокий ток нагрузки
●Высокая термостойкость
●Простая и надежная установка.
●Коррозионная стойкость
| Ряд | Характеристики подводящего провода двигателя | (Лента в MLE) | (Подключите MLE) | ||
| AWGSeries | Диаметр (мм) | Площадь поперечного сечения (мм2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| AWGSeries | Площадь поперечного сечения (мм2) | Число ядер MLE | Номинальный диаметр одиночного провода MLE (мм) | Класс номинального напряжения MLE (кВ) | Рабочая температура MLE (℃/℉) |
| ОРГ7 | 10 | 3 | 3.67 | 3, 4, 5, 6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |

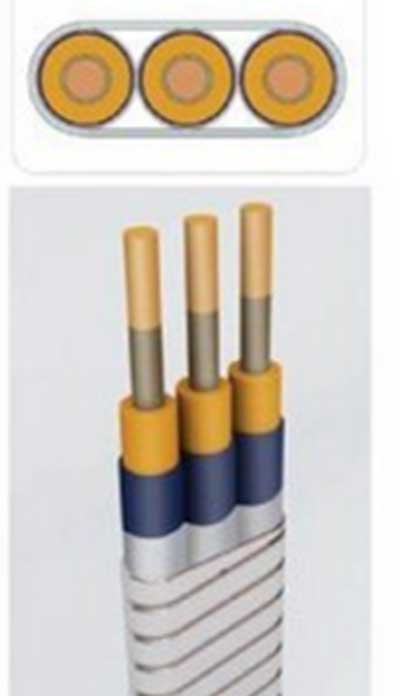

| Имя компонента | Стандартные материалы | Дополнительные материалы |
| Руководитель МЛЭ | ||
| Крепежи | S-трим | М-трим |
| Корпус головки MLE | ХТ200 | SS |
| Резиновые компоненты | ФПМ | ХСН, АФЛАС |
| МЛЭ | ||
| Первичная изоляция | ПИ-ФЭП+ФК | ПИ-ФЭП+ЭПДМПИ-ФЭП+ПФА |
| Куртка | ФК | Pb |
| Коса | Плетеное нейлоновое волокно | Лента из ПТФЭ/оплетка из нейлонового волокнаЛента из ПТФЭ/оплетка из арамидного волокна |
| Броня | Полоса из нержавеющей стали | Оцинкованная стальная полоса, монельная полоса |
A1: Плоский кабель MLE — это профессиональный водонепроницаемый погружной кабель, специально разработанный для погружных насосов. Он используется для подводного питания глубинных и канализационных насосов, подходит для длительных условий подводной работы.
A2: Плоский кабель MLE имеет тонкую, гибкую плоскую структуру. Он легко проходит через узкие скважинные трубы, предотвращает скручивание и повреждение при выдавливании, экономит место для установки и больше подходит для операций подъема и опускания насоса.
А3: Да. Он имеет высококачественную резиновую водонепроницаемую оболочку и бесшовный изоляционный слой, обеспечивая полную водонепроницаемость IP68. Он обладает превосходными антивозрастными, антикоррозийными и влагозащитными характеристиками для стабильного длительного использования под водой.
А4: Да. Мы поддерживаем кабели нестандартной длины, 2/3/4 жилы и специальные износостойкие или коррозионностойкие оболочки, соответствующие различным мощностям насосов и требованиям проекта.
1. Профессиональная заводская прочность:AOTE TIANJIN PUMP CO., LTD. является профессиональным производителем насосов и двигателей с многолетним опытом производства и исследований и разработок. Мы самостоятельно разрабатываем и производим высококачественные двигатели MLE с отработанной технологией производства и стабильным качеством продукции.
2. Профессиональный производитель по индивидуальному заказу:AOTE TIANJIN PUMP CO., LTD. специализируется на производстве поддерживающих погружных плоских кабелей MLE. Имея богатый опыт в отрасли, мы предлагаем специальные кабельные решения для всех типов погружных насосов.
3. Надежная гарантия качества:Во всех кабелях MLE используется медный сердечник высокой чистоты и водонепроницаемые материалы премиум-класса. Каждый кабель перед поставкой проходит строгие испытания на погружение в воду, изоляцию и старение, что обеспечивает стабильную и безопасную работу.
4. Высокая экономическая эффективность:Наши плоские кабели MLE отличаются высокой прочностью на растяжение и длительным сроком службы. Они значительно снижают затраты на последующую замену и техническое обслуживание и идеально подходят для долгосрочного проектирования и коммерческого использования.
5. Быстрая доставка и полная поддержка:У нас имеется достаточный запас стандартных моделей для обеспечения быстрой доставки. Мы также предоставляем профессиональное руководство по установке и быструю послепродажную техническую поддержку для всех клиентов.
