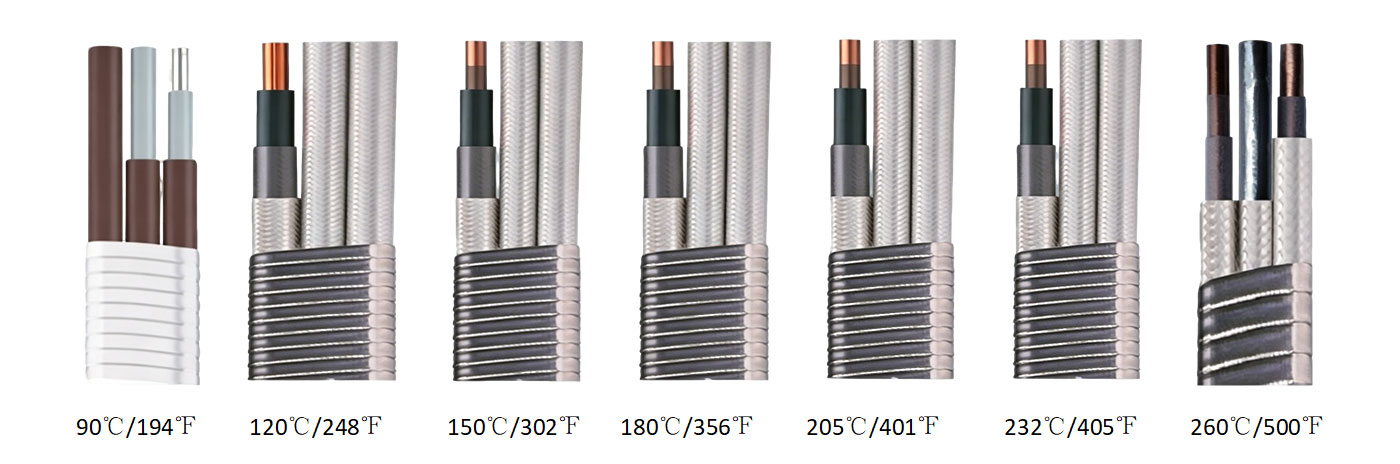

ЭтотСиловой кабельпредставляет собой специальный согласующий кабель для ЭЦН, один конец которого подключен к проводящему кабелю, а другой конец — к наземной распределительной коробке, что обеспечивает надежную поддержку передачи энергии для оборудования. Классифицируясь по форме поперечного сечения проводника, кабель доступен в двух конструктивных типах: круглый и плоский. Его структура изнутри наружу имеет следующий порядок: сплошной (или многожильный) круглый медный провод, изоляционный слой, слой оболочки, плетеный слой (внешний слой оболочки、заполняющий слой) и защитный слой из стальной ленты.
Международный стандарт: ISO 13628, IEEE 1017, IEEE1018, IEEE1019.
Национальный стандарт: ГБ/Т 16750
Отраслевой стандарт: API RP 11S1, API RP 11S5, API RP 11S6.
Корпоративный стандарт: AT-ST-008
●Высокий ток нагрузки
●Высокая термостойкость
●Простая и надежная установка.
●Коррозионная стойкость
| Серия AWG | Площадь поперечного сечения (мм2) | Количество ядер | Количество нитей / Номинальный диаметр одной нити (мм) | Класс номинального напряжения (кВ) | Рабочая температура (℃/℉) |
| ОРГ7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |
Круглый кабель
| Код | Объяснение | Сокращения | Код | Объяснение | Сокращения |
| Материал изоляционного слоя | Материал армирующего слоя | ||||
| P | Полипропилен (в том числе модифицированный полипропилен) | ПП(МПП) | - | Оцинкованная стальная лента | НДС |
| E | Этиленпропиленовый каучук | ЭПДМ | M | Монель Лента | МА |
| Ю-Джей | Сшитый полиэтилен | СПЭ | X | Лента из нержавеющей стали | СС316 |
| ВЫ | Комбинированная изоляция из полиимид-F46 + этиленпропиленовая резина | ПИ-ФЭП/ЭПДМ | |||
| ЮФ | Комбинированная изоляция из полиимид-F46 + перфторэтиленпропиленовая резина | ПИ-ФЭП | |||
| Материал слоя оболочки | Слой оплетки (слой наполнителя) | ||||
| Q | Свинцовый сплав | Pb-сплав | Политетрафторэтилен | ПТФЭ | |
| E | Этиленпропиленовый каучук | ЭПДМ | |||
| H | Хлорсульфированный полиэтилен | ЦСМ | Лента из арамидного волокна | АФТ | |
| F | Перфторэтилен Пропилен | ФЭП | Лента из нейлонового волокна | НФТ | |
| N | Нитриловая резина | НБР | Полипропилен (маслостойкий амортизирующий слой) | ПП | |
| AWGSeries | Максимальный размер | |||||
| Плоский кабель (мм×мм) | Сферический кабель (мм2) | Кабель MLE (мм×мм) | ||||
| 3кВ | 6кВ | 3кВ | 6кВ | 3кВ | 6кВ | |
| ОРГ7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16х40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19х49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
A1: Специальный кабель погружного насоса предназначен для обеспечения надежной передачи энергии в подводных условиях. По сравнению со стандартными электрическими кабелями он отличается улучшенной водонепроницаемой изоляцией, гибкой конструкцией и устойчивостью к влаге, что обеспечивает стабильную работу в глубоких колодцах, канализационных системах и других погружных системах.
A2: Плоские кабели предпочтительнее во многих погружных устройствах, поскольку их компактная конструкция требует меньше места для установки и их легче разместить в узких колодцах или ограниченных пространствах. Гибкая конструкция также помогает уменьшить напряжение скручивания, изгиба и механические повреждения во время установки и обслуживания насоса.
A3: В кабеле используются высококачественные изоляционные материалы и защитная внешняя оболочка, предотвращающая проникновение воды, старение и повреждение окружающей среды. Перед поставкой каждый кабель проверяется на изоляционные характеристики, водонепроницаемость и механическую прочность, чтобы обеспечить безопасную эксплуатацию в сложных подводных условиях.
А4: Да. AOTE TIANJIN PUMP CO., LTD. предоставляет возможности индивидуальной настройки, включая длину кабеля, количество жил, характеристики проводника и материалы внешней оболочки. Конфигурацию кабеля можно подобрать в зависимости от номинальной мощности насоса, глубины установки и условий эксплуатации.
A5: При выборе кабеля следует учитывать несколько факторов, включая мощность насоса, номинальное напряжение, глубину установки, рабочую температуру, качество воды и механические требования. Выбор правильного размера проводника и защитной конструкции помогает обеспечить эффективную передачу энергии и продлевает срок службы.
AOTE TIANJIN PUMP CO., LTD. специализируется на погружных насосах и сопутствующей кабельной продукции. Имея практический опыт работы с подводными насосами, мы понимаем требования различных насосных систем и предлагаем подходящие конфигурации кабелей для различных условий работы.
Мы выбираем высококачественные проводящие материалы и водонепроницаемые изоляционные системы, чтобы обеспечить стабильные электрические характеристики и механическую долговечность. Перед отправкой каждый кабель проходит строгие процедуры проверки, включая испытания изоляции, водонепроницаемости и внешний вид.
Наши кабели разработаны для сложных условий эксплуатации, где важны гибкость, водонепроницаемость и долговечность. Оптимизированная структура помогает сократить частоту технического обслуживания и обеспечивает надежную работу для инженерных проектов и коммерческого применения.
Мы предоставляем стандартные модели силовых кабелей, а также индивидуальные решения, основанные на требованиях проекта. Наша техническая команда помогает клиентам выбрать кабели подходящей спецификации и повысить надежность системы: от выбора продукта до поддержки при установке.
