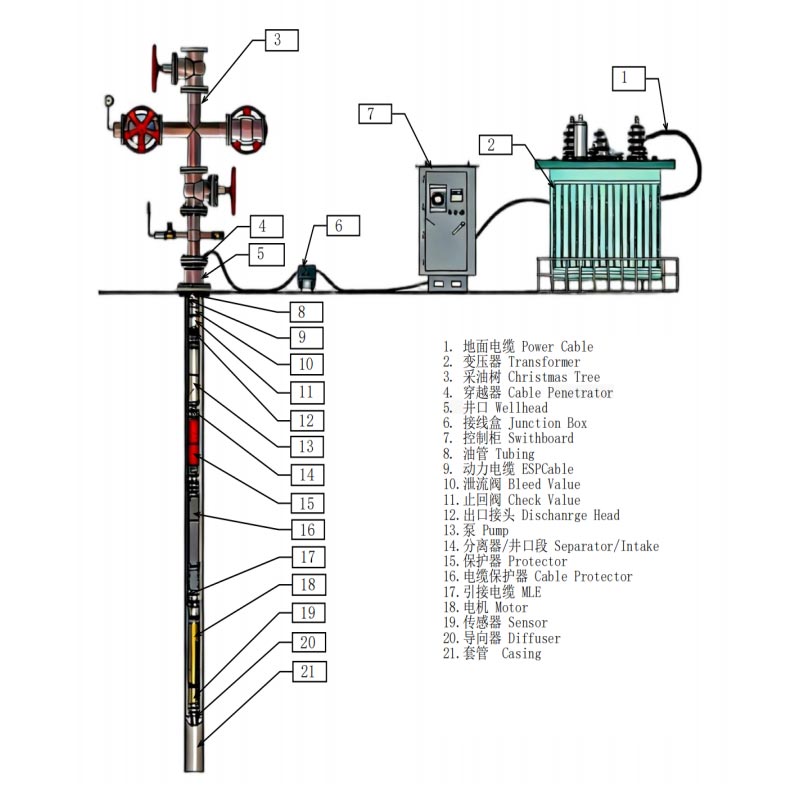

Искусственная добыча с помощью электрического погружного насоса (ЭЦН) – это не отдельный насосный агрегат, а полноценная скважинная искусственная установка. Лифтовое решение, в основном состоящее из погружного двигателя, защитных устройств, газожидкостного сепаратора, многоступенчатого центробежный насос, кабели и оборудование для поверхностного контроля.
В этой системе используется забойный двигатель для привода многоступенчатого центробежного насоса, непрерывно транспортирующего сырую нефть из ствол скважины на поверхность. Подходит для глубоких скважин, скважин с высокой обводненностью, наклонно-направленных скважин и добывающих скважин. скважины на морских платформах, где традиционные насосные установки не могут обеспечить производственные потребности.
По сравнению с традиционными методами механизированной добычи, такими как штанговая закачка и газлифт, ЭЦН предлагает такие преимущества, как: высокая производительность одиночной скважины, небольшая площадь занимаемой площади, пригодность для сильно отклоненных и глубоких скважин. скважин, а также способность удовлетворять долгосрочные потребности в непрерывной добыче.
Поэтому он широко используется на наземных нефтяных месторождениях, морских платформах и в проектах по повышению добычи в зрелых странах. нефтяные месторождения.
Для нефтяных скважин с высокими ежедневными потребностями в добыче жидкости использование традиционных методов ручного подъема может быть ограничено размер оборудования и эффективность работы.
В системе ESP используется конструкция многоступенчатого центробежного насоса. За счет увеличения количества ступеней насоса и оптимизируя конструкцию рабочего колеса, достигается: более высокая производительность подачи жидкости, стабильный контроль забойного давления и постоянно увеличивала добычу сырой нефти.
Подходит для: недавно разрабатываемых высокодебитных нефтяных скважин, крупномасштабных проектов разработки нефтяных месторождений и резервуаров. требующие увеличения добычи из одной скважины.
По мере увеличения глубины скважины на традиционное насосное оборудование легко влияют такие факторы, как вес штанги и механический износ.
ЭЦН посредством скважинного силового привода может быть настроен в зависимости от глубины скважины с помощью: мощных погружных двигателей, многоступенчатые комбинации насосов и высокопрочные соединительные конструкции. Это помогает клиентам решить проблему снижение эффективности подъема в глубоких скважинах.
Подходит для: глубоких пластов, скважин с высоким статическим давлением и добывающих скважин, подъем которых превышает обычные диапазоны подъемов.
На более поздних стадиях разработки зрелые нефтяные месторождения обычно испытывают повышенную обводненность, повышенное содержание газа. добычи и изменения свойств добываемых флюидов.
Системы ESP можно усовершенствовать в сложных жидкостных средах с помощью таких конфигураций, как газожидкостные сепараторы, конструкции, препятствующие образованию газовых пробок, коррозионностойкие материалы и оптимизированные типы насосов.
Крыльчатки и диффузоры многоступенчатых насосов изготовлены из износостойкой легированной стали путем прецизионной обработки на станке с ЧПУ. обеспечение плавного потока жидкости и высокой эффективности подъема. Погружной двигатель имеет обмотку, устойчивую к высоким температурам. изоляция для выдерживания длительного внутрискважинного теплового воздействия.
Протектор заполнен специальным изоляционным диэлектрическим маслом для блокирования агрессивной пластовой воды, сырой нефти и попутный газ от повреждения внутренних частей двигателя.
Все основные компоненты имеют антисерное антикоррозионное покрытие и многослойную герметизацию. Автоматизированный Линии подбора компонентов и сборки гарантируют плотную посадку каждого модуля. Каждый готовый комплект качественной электротехники Перед доставкой погружной насос для механизированной добычи проходит полное тестирование производительности при моделировании скважины.
Системы механизированной добычи с электрическим погружным насосом в основном используются в: добывающих скважинах на суше.
Нефтяные скважины на морской платформе
Проекты добычи глубоких скважин
Зрелые нефтяные месторождения с высокой обводненностью
Проекты термической добычи тяжелой нефти
Направленные и горизонтальные скважины
Мы предлагаем следующую поддержку различных нефтепромысловых проектов:
На основании предоставленной клиентом информации: данные о глубине скважины, требования к добыче, параметры сырой нефти и информацию о состоянии, мы предоставляем рекомендации по настройке ESP.
Мы можем предоставить: насосные агрегаты ESP, погружные двигатели, защитные устройства, газожидкостные сепараторы, соответствующие кабели и средства управления. системы.
Мы поддерживаем: оптовые закупки, OEM-конфигурацию, поставку запасных частей для проекта и долгосрочное техническое обслуживание.
Системы ESP работают в средах с высокими температурами, высокими давлениями и агрессивными скважинными флюидами; следовательно, точность изготовления оборудования напрямую влияет на рабочий цикл скважины. Ключевые контрольные точки во время производство включает в себя:
Ключевые гидравлические компоненты, такие как рабочие колеса и направляющие колеса, обработаны с высокой точностью, чтобы обеспечить постоянный поток потока. размеры и повысить эффективность насоса.
Устойчивые к высоким температурам системы изоляции и строгие испытания обмоток снижают риск отказа двигателя во время эксплуатации. длительная эксплуатация.
Для серосодержащих, высокосолевых и высококоррозионных скважинных сред мы обеспечиваем: подбор антикоррозионных средств материалы, обработка поверхности и многослойная защита от уплотнений.
Каждая система ESP перед поставкой проходит следующие испытания:
Испытание изоляции двигателя, испытание производительности насоса, испытание герметичности и моделирование непрерывной работы. тестирование.
A1: Это полностью погружная интегрированная подъемная система с высоким расходом и высокой грузоподъемностью. В отличие от штанговых насосов ограничен глубиной скважины и отклонениями, стабильно работает в сверхглубоких и наклонно-направленных скважинах без поверхностных насосных агрегатов.
А2: Да. Все ключевые детали, контактирующие с жидкостью, изготовлены из антисернистых сплавов со специальным антикоррозионным покрытием. встроенная защита эффективно изолирует агрессивные среды и защищает внутренние компоненты двигателя.
А3: Конечно. Мы предоставляем полный комплекс услуг по механизированной добыче электрических погружных насосов прямой поставки на заводе без промежуточных дилеров и принимаем заказы на оптовые электрические погружные насосы для крупных проектов с гибкий график поставок.
