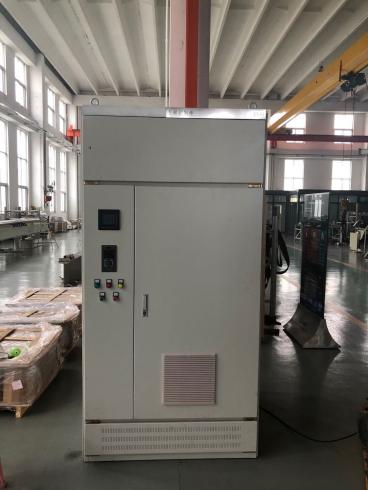

The Электрический шкаф управленияпредставляет собой специальное устройство, которое контролирует запуск и остановку установки погружного электрического насоса (ЭЦН), контролирует и записывает его рабочее состояние, а также автоматически выполняет защиту от отключения питания при возникновении нештатных условий во время работы. В настоящее время обычно используются четыре типа шкафов управления: шкафы управления промышленной частотой, шкафы управления плавным пуском, низковольтные шкафы управления переменной частотой и шкафы управления переменной частотой среднего напряжения.
Международный стандарт: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079.
Национальный стандарт: ГБ/Т 16750, ГБ/Т 3797, ГБ 4208, ГБ/Т 14048, ГБ 7251,1
Отраслевой стандарт: API RP 11S1, API 14F.
Корпоративный стандарт: AT-ST-013
Защита напряжения источника питания
Трехфазная токовая защита
Защита от перегрузки
Защита от недогрузки
Защита от пониженного напряжения
Отложенный старт
Отложенное выключение
Текущая запись
| Модель и спецификация | Номинальный ток (А) | Номинальное напряжение (В) | A (ширина) × B (глубина) × H (высота) |
| класс 1,2 кВ | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| класс 2,5 кВ | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| класс 3кВ | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| класс 3,6кВ | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Модель и спецификация | Номинальный ток (А) | Номинальное напряжение (В) | A (ширина) × B (глубина) × H (высота) |
| класс 1,2 кВ | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| класс 2,3кВ | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Высота: ≤2000 м.
● Температура окружающей среды: -30 ℃/-22 ℉ — +50 ℃/122 ℉.
● Относительная влажность: ≤85 %.
● Не содержит легковоспламеняющихся и взрывоопасных веществ, газов, вызывающих коррозию изоляции, и проводящей пыли.
●Установлен в местах, защищенных от сильной вибрации, с вертикальным наклоном ≤ 5°.
| Нет. | Имя параметра | Данные |
| 1 | Номинальное входное напряжение | 380 В – 480 В±10%, 3П 380 В – 480 В ±10 %, 3-фазный |
| 2 | Номинальная входная частота | 50 Гц±10% |
| 3 | Выходная частота | 0–120 Гц, регулируемый |
| 4 | Разрешение выходной частоты | 0,01 Гц |
| 5 | Напряжение питания управления | 220 В переменного тока |
| 6 | Номинальная выходная мощность | 110–630 кВт |
| 7 | Номинальный выходной ток | 215А–1188А |
| 8 | Диапазон выходного напряжения | 0 — входное напряжение |
| 9 | Тип выпрямителя | 6 - импульсный диодный выпрямитель |
| 10 | Тип инверторного транзистора | БТИЗ |
| 11 | Внешний интерфейс связи | РС485, РС232 |
| 12 | Модель внешней коммуникации | Кабель |
| 13 | Функция защиты | Перегрузка, недогрузка, короткое замыкание, потеря фазы, перегрев |
| 14 | Метод охлаждения | Принудительное воздушное охлаждение |
| 15 | Входной коэффициент мощности | 0.98 |
| 16 | Эффективность | >98% |
| 17 | Выходной фильтр | Синусоидальная волна |
| 18 | Номинальный рабочий цикл | Непрерывный |
| 19 | Степень IP/степень защиты | IP23 |
| 20 | Перегрузочная способность | 150 % номинального крутящего момента, продолжительность 60 с. |
| 21 | Рабочая температура окружающей среды | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Температура хранения/транспортировки | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Влажность окружающей среды | ≤95% (при +20 ℃), без конденсации |
| 24 | Высота установки | ≤1000 м, в случае превышения требуется снижение номинальных характеристик |
| 25 | Входная гармоническая составляющая | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Содержание входных гармоник | <5% |
| 27 | Режим управления | Многоточечное напряжение/частота, векторное напряжение/частота |
| 28 | Режим подключения входа и выхода | Сверху внутрь и сверху наружу, снизу внутрь и снизу наружу |
| Нет. | Имя параметра | Данные |
| 1 | Номинальное входное напряжение | 380 В – 690 В ±10 %, 3-фазный |
| 2 | Номинальная входная частота | 50 Гц±10% |
| 3 | Выходная частота | 0–120 Гц, регулируемый |
| 4 | Разрешение выходной частоты | 0,01 Гц |
| 5 | Напряжение питания управления | 220 В переменного тока |
| 6 | Номинальная выходная мощность | 110–900 кВт |
| 7 | Номинальный выходной ток | 202 А–1535 А |
| 8 | Диапазон выходного напряжения | 0 — входное напряжение |
| 9 | Тип выпрямителя | БТИЗ |
| 10 | Тип инверторного транзистора | БТИЗ |
| 11 | Внешний интерфейс связи | РС485, РС232 |
| 12 | Режим внешней связи | Оптоволокно |
| 13 | Функция защиты | Перегрузка, недогрузка, короткое замыкание, потеря фазы, перегрев |
| 14 | Метод охлаждения | Принудительное воздушное охлаждение |
| 15 | Входной коэффициент мощности | 0.98 |
| 16 | Эффективность | >98% |
| 17 | Выходной фильтр | Синусоидальная волна |
| 18 | Номинальный рабочий цикл | Непрерывный |
| 19 | Степень IP/степень защиты | IP23 |
| 20 | Перегрузочная способность | 150 % номинального крутящего момента, продолжительность 60 с. |
| 21 | Рабочая температура окружающей среды | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Температура хранения/транспортировки | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Влажность окружающей среды | ≤95% (при +20 ℃), без конденсации |
| 24 | Высота установки | ≤1000 м; требуется снижение номинальных характеристик в случае превышения |
| 25 | Входная гармоническая составляющая | 4% |
| 26 | Содержание входных гармоник | <5% |
| 27 | Режим управления | Многоточечное напряжение/частота, векторное напряжение/частота |
| 28 | Режим подключения входа и выхода | Сверху внутрь и сверху наружу, снизу внутрь и снизу наружу |
| Нет. | Имя параметра | Данные |
| 1 | Номинальное входное напряжение | 0,6 кВ -2,6 кВ±10% |
| 2 | Номинальная входная частота | 50 Гц ± 10 % |
| 3 | Выходная частота | 0–120 Гц, регулируемый |
| 4 | Разрешение выходной частоты | 0,01 Гц |
| 5 | Напряжение питания управления | 220 В переменного тока |
| 6 | Номинальная мощность | 45 кВА–300 кВА |
| 7 | Метод охлаждения | Принудительное воздушное охлаждение |
| 8 | Входной коэффициент мощности | Выше 0,98 при нагрузке >20% |
| 9 | Номинальный рабочий цикл | Непрерывный |
| 10 | Степень IP/степень защиты | IP20 |
| 11 | Перегрузочная способность | 120% на 1 час, 150% на 1 минуту |
| 12 | Рабочая температура окружающей среды | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Температура хранения/транспортировки | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Влажность окружающей среды | ≤90% (при +20 ℃), без конденсации |
| 15 | Высота установки | ≤1000 м; требуется снижение номинальных характеристик в случае превышения |
●Высота не должна превышать 1000 м; требуется снижение номинальных характеристик, если высота над уровнем моря превышает 1000 м.
●Рабочая температура окружающей среды: от -5 ℃ до +40 ℃, среднесуточная температура не превышает +35 ℃, изменение температуры окружающей среды не более 5 ℃/ч. Если температура окружающей среды превышает допустимый диапазон, должно быть установлено соответствующее оборудование для кондиционирования воздуха.
●Максимальная относительная влажность окружающего воздуха: ≤ 90% (при 20 ℃); ≤ 50% при +40 ℃.
●Фундамент установки не должен подвергаться сильной вибрации и ударам, а вертикальный наклон не должен превышать 5%.
●В рабочей среде не должно быть проводящей или взрывоопасной пыли, а также газов и паров, которые разъедают металлы или повреждают изоляцию.
●Постоянные колебания напряжения входного источника переменного тока не должны превышать ±10% от номинального значения.
●Диапазон колебаний частоты сети переменного тока: 45–55 Гц, со скоростью изменения частоты не более ±1% в секунду.
●Для использования внутри помещений только при хорошей вентиляции; Свободное пространство над устройством и вокруг него должно составлять ≥ 700 мм.
● Оснащен защитой, включая повышенное напряжение, пониженное напряжение, перегрузку по току, потерю фазы и короткое замыкание.
● Оснащен светодиодным дисплеем для отображения выходного тока, напряжения, частоты и т. д.
●Параметры системы можно установить с помощью клавиатуры.
●Он может работать как в режиме переменной частоты, так и в режиме промышленной частоты.
●При работе с переменной частотой рабочий режим может быть ручным или автоматическим.
●Время запуска и рабочая частота могут быть установлены произвольно.
Вопрос 1: Для какого оборудования в основном используется шкаф электрического управления приводом с регулируемой скоростью?
A1: Этот шкаф управления приводом с регулируемой скоростью представляет собой специальное вспомогательное оборудование для всех видов погружных насосов, таких как высокотемпературные насосы, насосы для глубоких скважин и насосы для водозабора рек. Он подходит для доставки воды на нефтяные месторождения, глубокого водоснабжения и водозабора из рек.
Вопрос 2: Каковы основные преимущества управления с преобразованием частоты по сравнению с традиционным управлением с фиксированной скоростью?
A2: По сравнению с традиционными блоками управления с фиксированной скоростью,Шкаф электрического управления приводом с регулируемой скоростьюможно свободно регулировать скорость насоса по мере необходимости. Он экономит больше энергии, снижает износ оборудования за счет плавного запуска и имеет полную защитную защиту, что делает работу насоса более стабильной, безопасной и энергосберегающей.
В3: Может ли этот шкаф управления адаптироваться к суровым условиям работы на открытом воздухе?
А3: Да. Этот шкаф электрического управления имеет герметичный промышленный корпус и высококачественные внутренние детали. Он пыленепроницаем, водонепроницаем и защищен от помех и может стабильно работать во влажной, пыльной и открытой среде на нефтепромыслах, в проектах по забору воды из водяных скважин и рек.
Мы соблюдаем строгий контроль качества для каждого шкафа электрического управления приводом с регулируемой скоростью. В отличие от обычного контроля отдельных деталей, все наши шкафы перед поставкой проверяются с подходящими комплектами погружных насосов. Каждое оборудование проходит полное рабочее испытание, испытание на регулировку скорости и испытание на моделирование нагрузки. Этот настоящий тест на соответствие насоса обеспечивает идеальную координацию между шкафом и насосом. Все продукты поставляются только после прохождения полного испытания на соответствие, чтобы гарантировать стабильную и надежную работу в полевых условиях.

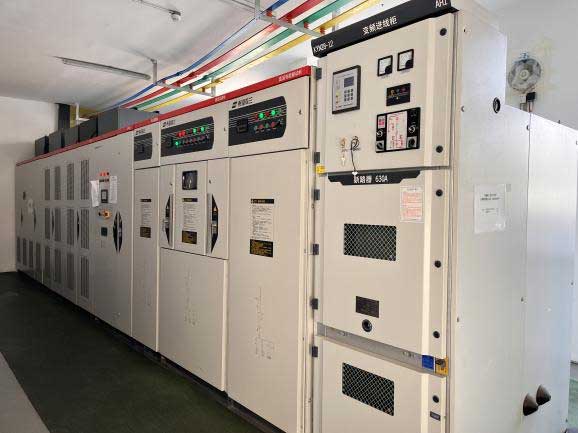

Мы имеем богатый опыт разработки и производства оборудования для управления погружными насосами. Все изделия шкафов электрического управления приводами с регулируемой скоростью проходят строгие испытания, имеют стабильное качество и низкую частоту отказов. Мы поддерживаем индивидуальные параметры и функции, подходящие для различных насосов и условий работы. Мы предоставляем полную предпродажную консультацию, рекомендации на месте и послепродажное обслуживание. Наша продукция продается по всему миру, обеспечивая экономичные и стабильные решения по управлению различными нефтяными месторождениями, водяными скважинами и речными водозаборами.
