Тяньцзинь АотеБронированный кабельотличается высокой термостойкостью, маслостойкостью и превосходной стойкостью к истиранию. В эту серию кабелей входят кабели круглой и плоской конструкции, специально разработанные для суровых условий эксплуатации на нефтяных месторождениях. Его армированный внешний слой обеспечивает высокую прочность на разрыв и устойчивость к экструзии, что позволяет избежать повреждения сердцевины под землей.
Он может похвастаться стабильной электрической изоляцией в условиях высоких температур и смазки и широко используется в маслопогружных насосах ESP и скважинном оборудовании для добычи нефти на мировых объектах добычи нефти.
| AWGSeries | Площадь поперечного сечения (мм2) | Количество ядер | Количество нитей / Номинальный диаметр одной нити (мм) | Класс номинального напряжения (кВ) | Рабочая температура (℃/℉) |
| ОРГ7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25;7/3,16 |
| Код | Объяснение | Аббревиатура | Код | Объяснение | Аббревиатура |
| Материал изоляционного слоя | Материал армирующего слоя | ||||
| P | Полипропилен (в том числе модифицированный полипропилен) | ПП (МПП) | - | Оцинкованная стальная лента | НДС |
| E | Этиленпропиленовый каучук | ЭПДМ | M | Монель Лента | МА |
| Ю-Джей | Сшитый полиэтилен | СПЭ | X | Лента из нержавеющей стали | СС316 |
| ВЫ | Комбинированная изоляция из полиимид-F46 + этиленпропиленовая резина | ПИ-ФЭП/ЭПДМ | |||
| ЮФ | Комбинированная изоляция из полиимид-F46 + перфторэтиленпропиленовая резина | ПИ-ФЭП | |||
| Материал слоя оболочки | Слой оплетки (слой наполнителя) | ||||
| Q | Свинцовый сплав | Pb-сплав | Политетрафторэтилен | ПТФЭ | |
| E | Этиленпропиленовый каучук | ЭПДМ | Лента из арамидного волокна | АФТ | |
| H | Хлорсульфированный полиэтилен | ЦСМ | Лента из нейлонового волокна | НФТ | |
| F | Перфторэтилен-пропиленовый каучук | ФЭП | Полипропилен (маслостойкий амортизирующий слой) | ПП | |
| N | Нитриловая резина | НБР | |||
| AWGSeries | Максимальный размер | |||||
| Плоский кабель (мм×мм) | Сферический кабель (мм2) | Кабель MLE (мм×мм) | ||||
| 3кВ | 6кВ | 3кВ | 6кВ | 3кВ | 6кВ | |
| ОРГ7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16х40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19х49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Обычные кабели могут быть повреждены при высокой температуре, загрязнении маслом и многократных изгибах. В наших круглых и плоских бронированных кабелях используются армированные металлические конструкции брони, а также термостойкие и износостойкие материалы, позволяющие снизить напряжение изгиба и выдержать тепло, трение и механическое воздействие. Два конструктивных варианта отвечают различным динамическим требованиям эксплуатации, помогая продлить срок службы и снизить риск отказа кабеля.

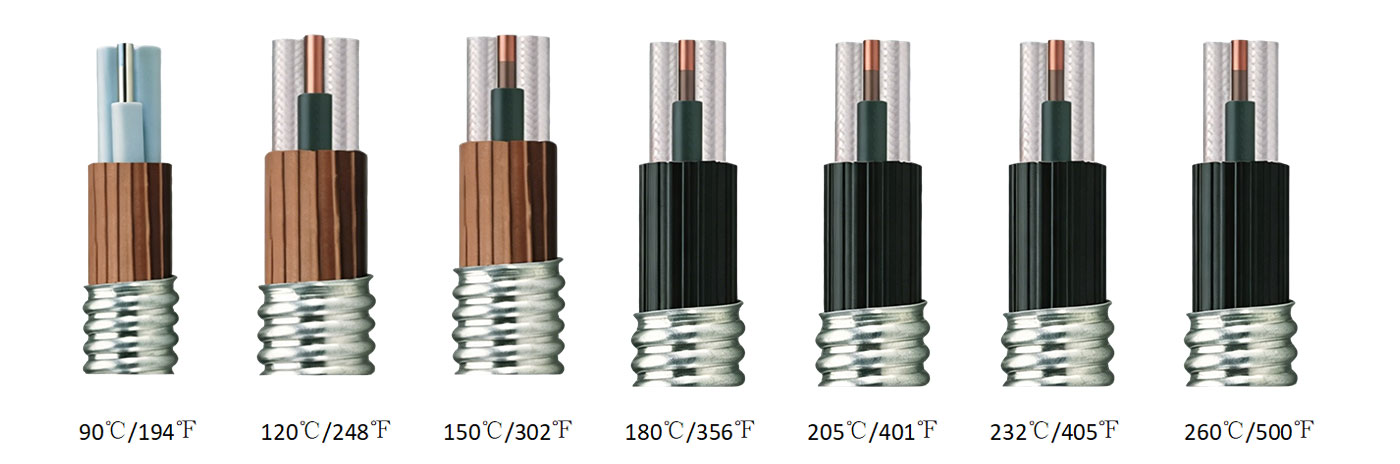

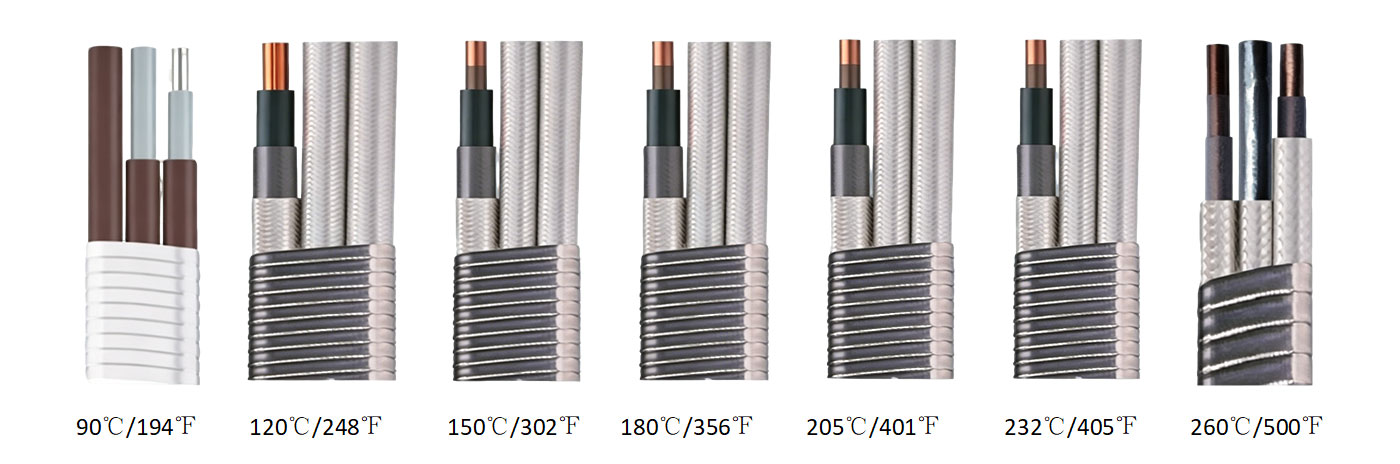

Круглыйбронированные кабелиподходят для обычных применений проводки, таких как буксирные цепи и кабельные лотки. Плоские бронированные кабели имеют компактную конструкцию для ограниченного пространства для установки, включая узкие устья скважин, компактное оборудование и подземные кабельные траншеи. Две конструкции обеспечивают гибкие возможности установки и упрощают прокладку и обслуживание кабелей.
Изготовленные из тонкопроволочных жил, термостойких изоляционных слоев и усиленной броневой конструкции, кабели обеспечивают устойчивость к изгибу, износостойкость, устойчивость к экструзии и защиту от ударов. Слой металлической брони помогает предотвратить внешние повреждения, а дополнительные свойства, такие как маслостойкость, коррозионная стойкость и стойкость к старению, позволяют адаптироваться к суровым условиям, включая нефтяные месторождения и шахты.
Прецизионные проводники обеспечивают постоянную электропроводность и снижение потерь мощности. Дополнительные экранирующие конструкции помогают снизить электромагнитные помехи, обеспечивая стабильное электропитание и передачу управляющих сигналов для промышленного оборудования.
Вся продукция соответствует стандартизированным процедурам контроля качества на протяжении всего производственного процесса. Инспекции проводятся от проверки сырья и мониторинга производства до испытаний готового кабеля, чтобы обеспечить стабильные характеристики продукта.
Проводники, изоляционные материалы и материалы оболочек проверяются перед производством. Для обеспечения стабильного качества кабеля используются только одобренные материалы.
Ключевые параметры, включая диаметр проводника, толщину изоляции и концентричность оболочки, контролируются во время производства. Корректировки процесса выполняются при необходимости для поддержания согласованности партии.
Плановые испытания включают испытание на сопротивление проводника, испытание на сопротивление изоляции, испытание на выдержку напряжения, испытание на искрение, проверку размеров и проверку внешнего вида.
Индивидуальные испытания включают испытание на усталость при изгибе, испытание на прочность на растяжение, испытание на стойкость к истиранию, испытание на высокотемпературное старение, испытание на маслостойкость, испытание на гибкость при низких температурах и испытание на огнестойкость.
Полные отчеты об испытаниях доступны для приемки проекта по запросу.
Наш завод, оснащенный автоматизированными линиями по производству бронированных кабелей, поддерживает массовое производство круглых и плоских бронированных силовых кабелей, включая разработку образцов, индивидуальные заказы и долгосрочные поставки по проектам. Стандартизированные производственные процессы, автоматизированное тестирование и упаковка, отвечающая экспортным стандартам, помогают обеспечить стабильную доставку.
Промышленная автоматизация:Автоматизированные производственные линии, промышленные роботы и высокочастотная проводка
Системы буксирующей цепи:Приложения с непрерывным изгибом, требующие устойчивости кабеля к скручиванию и износу.
Подъемно-подъемное оборудование:Мостовые краны, козловые краны, подъемные платформы и мобильные системы электроснабжения
Нефтяная и газовая промышленность:Устьевое и скважинное нефтяное оборудование, работающее в условиях высоких температур, нефтяного загрязнения и абразивного износа.
Горнодобывающая и тяжелая промышленность:Передвижная горнодобывающая техника и тяжелое оборудование, требующее защиты от ударов и износа
Портовое и логистическое оборудование:Портовая техника и автоматизированное складское оборудование, подверженное воздействию внешней среды и рискам коррозии.
Мы предоставляем индивидуальные решения для промышленных бронированных кабелей с учетом требований к оборудованию, рабочей температуры и условий износа. Предлагая варианты круглых и плоских бронированных кабелей, мы помогаем клиентам выбрать подходящие конструкции, характеристики и защитные материалы.
Мы поддерживаем настройку OEM/ODM, включая структуру кабеля, требования к производительности и объемы производства. Стандартизированные производственные процессы и гибкие производственные мощности позволяют выполнять заказы мелкими партиями, осуществлять поставки больших объемов и реализовывать долгосрочные проекты.
Наша техническая команда обеспечивает поддержку при выборе продукции и рекомендации по применению, чтобы помочь снизить риски при выборе кабеля и затраты на техническое обслуживание. Опыт экспорта и техническое обслуживание поддерживают клиентов по всему миру на протяжении всего процесса сотрудничества.
Вопрос 1: Каковы преимущества сочетания круглых и плоских бронированных кабелей?
A1: Две конструкции соответствуют различным требованиям к установке. Круглые бронированные кабели обеспечивают универсальную защиту и гибкость установки, а плоские бронированные кабели подходят для ограниченного пространства, например, для узкого устьевого оборудования. Такое сочетание помогает решить проблемы, связанные с тепловым воздействием, истиранием, пространством для установки и перемещением кабеля.
В2: подходят ли кабели для длительного многократного изгиба?
А2: Да. В кабелях используются термостойкие оболочки и усиленные бронеконструкции. Они проходят испытания на усталость при изгибе, высокотемпературное старение и стойкость к истиранию, что позволяет поддерживать непрерывную динамическую работу.
В3: Можно ли настроить кабели для особых условий работы?
А3: Да. Мы обеспечиваем индивидуальную настройку конструкции кабеля, характеристик проводников и длины кабеля. Дополнительные опции включают устойчивость к высоким температурам, износостойкость, маслостойкость, огнестойкость и защиту для различных условий эксплуатации.
Все бронированные кабели проходят проверку на термостойкость, износостойкость, стойкость к старению и защиту от ударов. Продукция поставляется после прохождения необходимых испытаний.
Автоматизированные производственные линии поддерживают непрерывные поставки, индивидуальные заказы и крупномасштабные проекты. Мы предлагаем решения для армированных кабелей для промышленного применения, требующего стабильной производительности и длительного срока службы.
