Краткое содержание статьи:АнЭлектрический шкаф управленияэто центральная электрическая и управляющая платформа, которая соединяет распределение электроэнергии, компоненты автоматизации, устройства защиты, системы мониторинга и полевое оборудование. Правильно спроектированный шкаф может повысить эксплуатационную безопасность, упростить техническое обслуживание, защитить чувствительные электрические компоненты и обеспечить более стабильное управление промышленным оборудованием. В этой статье описываются структура, принципы работы, ключевые компоненты, факторы выбора, особенности установки, методы технического обслуживания и варианты настройки, которые помогают промышленным пользователям выбрать подходящий электрический шкаф управления для требовательных приложений.
Оглавление
- Что такое электрический шкаф управления?
- Почему важен электрический шкаф управления?
- Какие компоненты находятся внутри электрического шкафа управления?
- Как работает электрический шкаф управления?
- Как выбрать электрический шкаф управления?
- Какие факторы конструкции влияют на производительность шкафа?
- Где используются электрические шкафы управления?
- Почему индивидуализация важна для промышленных шкафов управления?
- Как можно обслуживать электрический шкаф управления?
- Контрольный список выбора шкафа электрического управления
- Почему стоит работать с Aote Tianjin Pump Co., Ltd.?
- Часто задаваемые вопросы
- Заключение

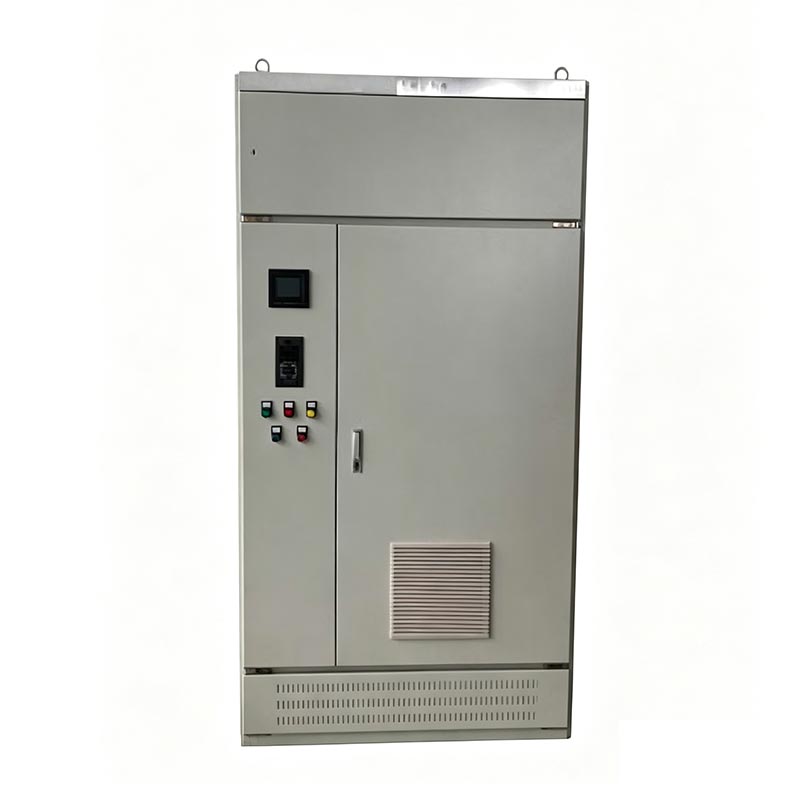

Что такое электрический шкаф управления?
АнЭлектрический шкаф управленияпредставляет собой закрытую сборку, используемую для размещения электрических, электронных компонентов, компонентов защиты, управления и связи промышленного оборудования и автоматизированных систем. Вместо установки отдельных электрических устройств по всему объекту шкаф управления организует основные функции управления в одном защищенном корпусе.
В зависимости от применения шкаф может содержать автоматические выключатели, контакторы, реле, устройства защиты двигателя, программируемые логические контроллеры (ПЛК), преобразователи частоты (ЧРП), клеммные колодки, источники питания, приборы мониторинга, модули связи, переключатели, охлаждающее оборудование и другие электрические компоненты.
Шкаф по существу действует как центр управления между поступающей электроэнергией, системой управления и оборудованием, выполняющим фактическую работу. Например, в насосных системах шкаф может получать сигналы от датчиков давления, датчиков уровня жидкости, расходомеров или других полевых устройств, а затем управлять двигателями насосов в соответствии с запрограммированными условиями эксплуатации.
Таким образом, высококачественный шкаф – это больше, чем металлический корпус. Это комплексное инженерное решение, которое должно учитывать электробезопасность, требования к нагрузке, условия окружающей среды, управление теплом, организацию проводки, доступность и будущее обслуживание.
Почему важен электрический шкаф управления?
Промышленное оборудование часто работает непрерывно и в сложных условиях. Неконтролируемые электроустановки могут создавать ненужные риски, включая перегрев, короткие замыкания, неисправности проводки, затрудненное устранение неисправностей и незапланированные простои. Правильно спроектированный шкаф электрического управления решает эти проблемы, объединяя основные функции электрооборудования и автоматизации в структурированную систему.
- Улучшенная электрическая защита:Защитные устройства могут отключить неисправные цепи до того, как повреждение распространится на другое оборудование.
- Централизованное управление:Операторы могут управлять несколькими электрическими нагрузками и машинами из четко организованной точки управления.
- Лучшее управление проводкой:Правильные клеммы, прокладка кабелей и маркировка облегчают поиск и устранение неисправностей.
- Защита оборудования:При правильном выборе корпус помогает защитить внутренние компоненты от пыли, влаги, случайного контакта и других воздействий окружающей среды.
- Возможности автоматизации:ПЛК, датчики, частотно-регулируемые приводы и устройства связи могут быть интегрированы в одну скоординированную архитектуру управления.
- Эффективность обслуживания:Технические специалисты могут проверять и обслуживать электрические компоненты, не занимаясь поиском разрозненных установок.
- Масштабируемость:Тщательно спланированный шкаф может обеспечить пространство и возможности подключения для будущих модификаций.
На объектах, где насосы, двигатели, вентиляторы, компрессоры, конвейеры или технологическое оборудование имеют важное значение для производства, надежное электрическое управление может иметь прямое влияние на непрерывность работы.
Какие компоненты находятся внутри электрического шкафа управления?
Точная конфигурация зависит от оборудования и стратегии управления. Небольшой шкаф управления двигателем может содержать всего несколько устройств защиты и коммутации, тогда как сложный шкаф автоматизации может включать в себя десятки электрических и электронных компонентов.
| Компонент | Основная функция | Типичная выгода |
|---|---|---|
| Автоматический выключатель | Защищает цепи от чрезмерного тока и неисправностей | Повышает электробезопасность |
| Контактор | Переключает двигатели и другие электрические нагрузки. | Обеспечивает надежное удаленное переключение |
| ПЛК | Выполняет запрограммированную логику управления | Поддерживает автоматизацию и последовательность |
| ЧРП | Управляет скоростью двигателя и рабочими характеристиками | Улучшает контроль процессов и управление энергопотреблением |
| Реле | Обеспечивает функции переключения и сигнального интерфейса. | Упрощает логику управления |
| Клеммный блок | Соединяет полевые проводки с внутренними цепями | Облегчает идентификацию и обслуживание проводки |
| Источник питания | Преобразует входную мощность в необходимое управляющее напряжение. | Обеспечивает стабильную мощность управления |
| Устройство охлаждения или вентиляции | Управляет внутренним теплом | Помогает предотвратить термический стресс |
Выбор компонентов никогда не должен основываться только на покупной цене. Необходимо учитывать электрические характеристики, условия эксплуатации, совместимость, требования к защите, ожидаемый рабочий цикл и удобство обслуживания.
Как работает электрический шкаф управления?
Принцип работы основан на скоординированном взаимодействии распределения мощности, логики управления, защиты и обратной связи по возбуждению.
Сначала электроэнергия поступает в шкаф через назначенное входное соединение. Основное защитное устройство обеспечивает изоляцию и защиту от перегрузки по току. Затем мощность распределяется по отдельным цепям в соответствии с конструкцией системы.
Компоненты управления обрабатывают сигналы от датчиков, переключателей, операторских интерфейсов или автоматизированных систем управления. При выполнении заранее определенных условий система управления отправляет команды контакторам, реле, частотно-регулируемым приводам, клапанам, двигателям или другому подключенному оборудованию.
Например, в автоматизированной насосной установке датчик уровня может обнаружить, что уровень воды достиг заданной точки. ПЛК может интерпретировать этот сигнал и выдать команду запуска соответствующему насосу. Если давление, температура, перегрузка или другой контролируемый параметр превышают заданный предел, система управления может остановить оборудование или активировать сигнал тревоги.
Этот замкнутый процесс можно резюмировать следующим образом:
- Питание поступает в шкаф.
- Устройства защиты распределяют и защищают электрические цепи.
- Датчики и полевые устройства предоставляют рабочую информацию.
- ПЛК или система управления анализирует входящие сигналы.
- Устройства управления выполняют необходимые команды.
- Сигналы обратной связи подтверждают рабочее состояние.
- Функции защиты реагируют на ненормальные условия.
Такая архитектура позволяет сложным производственным процессам работать с большей согласованностью и меньшей зависимостью от ручного вмешательства.
Как выбрать электрический шкаф управления?
Выбор подходящего шкафа начинается с понимания всего применения, а не просто с выбора корпуса на основе его физического размера. Электрические и механические требования следует оценивать вместе.
1. Определить электрическую нагрузку.
Определите напряжение питания, частоту, общую подключенную нагрузку, номинальные характеристики двигателя, пусковой ток, управляющее напряжение и количество цепей. Недостаточная электрическая мощность может привести к перегреву и ненадежной работе.
2. Определите требования к контролю.
Определите, требует ли приложение ручного управления, автоматического установления последовательности, управления ПЛК, работы ЧРП, дистанционного мониторинга, функций сигнализации или связи с системой управления более высокого уровня.
3. Оцените окружающую среду.
Температура, влажность, пыль, воздействие воды, коррозионные вещества, вибрация и место установки могут влиять на выбор корпуса и управление внутренней температурой.
4. Учитывайте требования к управлению двигателем.
Для больших двигателей могут потребоваться специальные методы запуска, защита от перегрузки, устройства плавного пуска или частотно-регулируемые приводы. Шкаф должен обеспечивать достаточную электрическую мощность и теплоотвод для выбранной архитектуры управления двигателем.
5. Спланируйте доступ для технического обслуживания.
Компоненты должны быть расположены логически, чтобы технические специалисты могли эффективно идентифицировать, тестировать, заменять и проверять их. Шкаф, который технически функционален, но сложен в обслуживании, может увеличить долгосрочные эксплуатационные расходы.
6. Обеспечьте разумную возможность расширения.
Промышленные системы часто меняются после установки. Обеспечение соответствующих запасных клемм, электрической мощности, физического пространства и вариантов кабельных вводов может значительно облегчить будущие модификации.
Какие факторы конструкции влияют на производительность шкафа?
Хороший дизайн шкафа требует внимания к деталям, которые могут быть неочевидны снаружи. Внутреннее расположение, выделение тепла, прокладка кабелей, заземление и разделение компонентов — все это может влиять на надежность.
| Проектный фактор | Потенциальная проблема, если ее игнорировать | Рекомендуемый подход |
|---|---|---|
| Тепловыделение | Перегрев компонентов и сокращение срока службы | Рассчитайте тепловую нагрузку и обеспечьте подходящую вентиляцию или охлаждение. |
| Прокладка кабеля | Сложный поиск неисправностей и помехи сигнала | Отдельная проводка питания и управления, где это необходимо. |
| Заземление | Проблемы безопасности и электрических помех | Используйте правильно спроектированное устройство заземления. |
| Расстояние между компонентами | Накопление тепла и сложный уход | Соблюдайте соответствующие зазоры и доступ для обслуживания. |
| Охрана окружающей среды | Попадание пыли или влаги в корпус | Выберите корпус, подходящий для среды установки. |
Еще одним важным фактором является электромагнитная совместимость. ЧРП и другие силовые электронные устройства могут создавать электрические помехи. Соответствующая прокладка кабелей, заземление, экранирование и физическое разделение могут помочь уменьшить помехи чувствительным сигналам управления.
Где используются электрические шкафы управления?
Шкафы электрического управления используются в широком спектре промышленных и коммерческих приложений. Их конфигурация меняется в зависимости от управляемого оборудования.
- Системы водоснабжения и насосные системы
- Очистные сооружения
- Промышленное технологическое оборудование
- Системы вентиляции, кондиционирования и автоматизации зданий
- Производственные производственные линии
- Конвейерные системы
- Системы промышленной вентиляции
- Дожимные насосные станции
- Системы противопожарной защиты и водопользования
- Сельскохозяйственное ирригационное оборудование
- Энергетическая и коммунальная инфраструктура
- Автоматизированные машины и производственное оборудование
В насосных системах шкаф может координировать работу нескольких насосов, датчиков давления, датчиков уровня, клапанов, сигналов тревоги и функций связи. Это позволяет создать комплексное решение по управлению, а не просто включать и выключать двигатель насоса.
Почему индивидуализация важна для промышленных шкафов управления?
Не существует универсальной конфигурации электрошкафа управления, подходящей для каждой промышленной установки. Два предприятия могут использовать одинаковые двигатели, но иметь совершенно разные требования к управлению из-за различий в рабочем давлении, расходе, конфигурации датчиков, источнике питания, условиях окружающей среды или архитектуре автоматизации.
Кастомизация позволяет разрабатывать шкаф с учетом реального оборудования и рабочего процесса. В зависимости от проекта кастомизация может включать в себя:
- Размеры шкафа и конфигурация корпуса
- Характеристики входной мощности
- Количество и номинал управляемых двигателей
- Требования к выбору и программированию ПЛК
- Интеграция VFD или плавного пуска
- Соединения датчиков и приборов
- Местное управление оператора
- Системы сигнализации и индикации
- Интерфейсы удаленного мониторинга и связи
- Расположение кабельных вводов
- Решения для охлаждения и вентиляции
- Бренды компонентов и электрическая архитектура
Для международных проектов инженерные группы должны также подтвердить, что электрическое проектирование, номинальные характеристики компонентов, конструкция корпуса, методы подключения, маркировка и процедуры испытаний соответствуют целевому рынку и требованиям проекта.
Как можно обслуживать электрический шкаф управления?
Профилактическое обслуживание имеет важное значение, поскольку электрические неисправности часто легче и дешевле устранять до того, как они станут серьезными неисправностями. Техническое обслуживание всегда должно выполняться квалифицированным персоналом с соблюдением соответствующих процедур электробезопасности.
- Осмотрите корпус:Проверьте, нет ли коррозии, физических повреждений, незакрепленных дверей, поврежденных уплотнений, а также признаков проникновения влаги или пыли.
- Проверьте электрические соединения:Осмотрите клеммы, проводку и доступные соединения на предмет ослабления, изменения цвета или перегрева.
- Монитор температуры:Обращайте внимание на наличие чрезмерного тепла вокруг приводов, контакторов, источников питания и других компонентов, подвергающихся высокой нагрузке.
- Осмотр охлаждающего оборудования:При необходимости очистите фильтры, вентиляторы, вентиляционные отверстия и теплообменники.
- Проверьте состояние компонента:Замените поврежденные реле, контакторы, предохранители, индикаторы или другие компоненты в соответствии с рекомендациями производителя.
- Просмотр сигналов тревоги:Изучите повторяющиеся сигналы перегрузки, температуры, связи или неисправности вместо их многократного сброса.
- Проверьте маркировку:Убедитесь, что провода, клеммы, выключатели и компоненты остаются четко различимыми.
- Просмотрите параметры резервного копирования и управления:Если используются программируемые устройства, ведите соответствующие записи конфигураций и программ.
Интервалы технического обслуживания следует определять в соответствии с рабочей средой, критичностью оборудования, рекомендациями производителя и применимыми процедурами безопасности.
Контрольный список выбора шкафа электрического управления
Прежде чем заказывать или проектировать шкаф, покупатели могут использовать следующий контрольный список, чтобы снизить риск выбора неподходящей конфигурации.
| Требование | Вопросы для подтверждения |
|---|---|
| Источник питания | Каковы напряжение, частота, фаза и возможные условия короткого замыкания? |
| Нагрузка | Сколько двигателей или электрических нагрузок будет контролироваться? |
| Управление двигателем | Требуется ли прямой пуск, звезда-треугольник, плавный пуск или регулирование скорости? |
| Автоматизация | Требуется ли ПЛК, ЧМИ, удаленный мониторинг или интерфейс связи? |
| Среда | Будет ли шкаф подвергаться воздействию тепла, влаги, пыли, химикатов, вибрации или внешних условий? |
| Обслуживание | Могут ли технические специалисты безопасно получить доступ к внутренним компонентам и идентифицировать их? |
| Расширение | Нужны ли дополнительные мощности для будущего оборудования или датчиков? |
Почему стоит работать с Aote Tianjin Pump Co., Ltd.?
Компания Компания Компания Aote Tianjin Pump Co., Ltd.предоставляет решения для шкафов электрического управления, предназначенные для поддержки насосных и промышленных систем управления. Поскольку шкаф управления тесно связан с работой насосов и сопутствующего оборудования, для достижения надежной работы необходима правильная интеграция.
Для насосной системы подходящее управляющее решение не следует рассматривать как изолированную электрическую коробку. Шкаф должен соответствовать характеристикам двигателя, эксплуатационным требованиям насоса, сигналам датчиков, функциям защиты, логике управления и среде установки заказчика.
Проектно-ориентированный подход может помочь клиентам решить практические вопросы, такие как:
- Координация работы нескольких насосов в одной системе управления
- Управление условиями автоматического запуска и остановки
- Интеграция сигналов давления, уровня, расхода и других датчиков
- Обеспечение перегрузки двигателя и электрической защиты.
- Поддержка работы насоса с регулируемой скоростью, где это необходимо.
- Улучшение централизованного мониторинга и управления оператором
- Адаптация конфигурации шкафа к требованиям конкретного проекта
При выборе поставщика клиенты должны предоставить подробную информацию об источнике питания, номиналах двигателя, количестве насосов, методе управления, датчиках, среде установки, требованиях к связи и применимых стандартах проекта. Эти детали позволяют сконфигурировать решение управления для конкретного приложения, а не полагаться на неподходящую стандартную схему.
Часто задаваемые вопросы
В1: Какова основная цель электрического шкафа управления?
Шкаф электрического управления централизует распределение электроэнергии, защиту оборудования, логику управления, мониторинг и функции автоматизации. Он обеспечивает организованный интерфейс между источником питания, системой управления, датчиками и промышленным оборудованием.
Вопрос 2. Может ли электрический шкаф управления управлять несколькими насосами?
Да. Правильно спроектированный шкаф может управлять несколькими насосами с помощью контакторов, устройств защиты двигателя, частотно-регулируемых приводов, ПЛК, реле и других компонентов. Точная конфигурация зависит от количества и мощности насосов, а также требуемой последовательности операций.
В3: Требуется ли для электрического шкафа управления ПЛК?
Не для каждого шкафа требуется ПЛК. В простых системах могут использоваться переключатели, реле, контакторы и защитные устройства, а в более продвинутых приложениях используется управление на основе ПЛК для управления последовательностями, мониторинга, сигнализации, связи и автоматизации.
В4: Можно ли установить шкаф управления на открытом воздухе?
Да, при условии, что корпус шкафа, система охлаждения, электрические компоненты, кабельные вводы и защита окружающей среды выбраны соответствующим образом для условий эксплуатации вне помещения. При проектировании следует учитывать воздействие погодных условий, влажность, колебания температуры, пыль и прямые солнечные лучи.
Вопрос 5: Почему электрошкаф управления нуждается в охлаждении?
Электрические компоненты во время работы выделяют тепло. Приводы, источники питания, контакторы и другие устройства с высокой нагрузкой могут производить значительную тепловую энергию. Если тепло не контролируется должным образом, температура компонентов может повыситься и повлиять на надежность и срок службы.
В6: Какую информацию я должен предоставить при запросе индивидуального шкафа?
Полезная информация включает в себя напряжение питания, частоту, фазу, количество и мощность двигателя, характеристики насоса, требования к управлению, типы датчиков, требования к связи, место установки, условия окружающей среды, размеры шкафа, если они указаны, а также любые электрические требования для конкретного проекта.
Вопрос 7: Как часто следует проверять электрический шкаф управления?
Частота проверок зависит от условий эксплуатации, критичности оборудования, воздействия окружающей среды, рекомендаций производителя и применимых процедур безопасности. Шкафы, расположенные в пыльных, влажных, агрессивных или высокотемпературных средах, могут требовать более частого осмотра, чем шкафы, установленные в чистых помещениях.
Вопрос 8: Может ли электрический шкаф управления поддерживать удаленный мониторинг?
Да. В зависимости от архитектуры системы могут быть интегрированы ПЛК, коммуникационные модули, HMI, промышленные сети и другие интерфейсы для обеспечения удаленного мониторинга состояния, сигналов тревоги, рабочих данных и функций управления.
Вопрос 9: Почему индивидуализация шкафа предпочтительнее выбора обычного шкафа?
Благодаря индивидуальной настройке электрическая архитектура, номинальные характеристики компонентов, логика управления, конфигурация корпуса, функции охлаждения, проводки и связи могут соответствовать фактическому применению. Это может улучшить удобство обслуживания и избежать ненужных компонентов или недостаточной мощности.
Заключение
АнЭлектрический шкаф управленияявляется важной частью современной промышленной автоматизации, поскольку объединяет функции распределения электроэнергии, защиты, управления, мониторинга и связи в организованную систему. Правильный шкаф может облегчить эксплуатацию, мониторинг, защиту и обслуживание промышленного оборудования.
Лучшее решение зависит не только от размеров шкафа. Электрическая нагрузка, характеристики двигателя, логика управления, условия окружающей среды, управление температурным режимом, организация проводки, требования к защите, функции связи и будущее расширение — все это должно быть оценено до завершения проектирования.
Для насосных станций и систем управления водными ресурсами особенно важна взаимосвязь между насосом, двигателем, датчиками, логикой управления и электрическим шкафом управления. Правильно интегрированное решение может помочь операторам добиться надежной автоматической работы, одновременно делая мониторинг и обслуживание системы более управляемыми.
