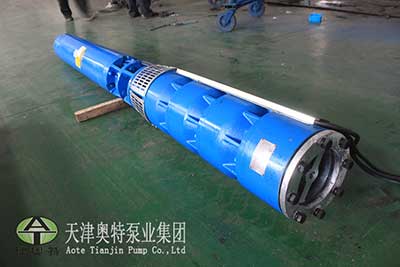

The Погружной насос для глубоких скважин серии JINAOTE ATQJ разработан для стабильной перекачки грунтовых вод, идеально подходит для сельскохозяйственного орошения, добычи воды из глубоких скважин, водозабора из резервуаров и систем централизованного водоснабжения. Оснащенный многоступенчатыми центробежными рабочими колесами, коррозионно-стойкими компонентами и высокоэффективными энергосберегающими погружными двигателями, он обеспечивает постоянную стабильность работы, минимальную нагрузку на техническое обслуживание и увеличенный срок службы.
1. Интегрированная конструкция двигателя и насоса, возможность погружной работы под водой, высокая безопасность и надежность.
2. Отсутствие особых требований к креплению скважины; восходящая труба должна выдерживать только соответствующее рабочее давление.
3. Простота установки, эксплуатации и обслуживания, небольшая занимаемая площадь; строительство насосной станции не требуется.
4. Компактная конструкция и низкий расход сырья.
| Элемент | Спецификация |
| Тип насоса | Вертикальный погружной насос для глубоких скважин |
| Структура | Многоступенчатый центробежный насос |
| Тип двигателя | Трехфазный асинхронный погружной двигатель |
| Номинальное напряжение | 380 В/660 В |
| Частота | 50 Гц |
| Диапазон расхода | Индивидуальные |
| Диапазон головы | До 900 м |
| Тип установки | Вертикальная установка |
| Метод охлаждения | Водяное охлаждение двигателя |
| Средняя температура | ≤90 ℃ |
| Диапазон pH | 6,5–8,5 |
| Содержание твердых частиц | ≤0,01% |
1. Погружной насос Deepwell состоит из погружного трехфазного асинхронного двигателя и корпуса насоса. Двигатель напрямую соединен с верхним насосным агрегатом. Надежное уплотнение вала, установленное на верхнем валу двигателя, предотвращает перекрестную утечку между внутренней охлаждающей водой двигателя и перекачиваемой средой, обеспечивая длительную стабильную работу.
2. Насос одностороннего всасывания, многоступенчатый, вертикального центробежного типа; согласованный двигатель — водонаполненный вертикальный погружной асинхронный двигатель мокрого типа, соединенный через муфту бочкообразного типа.
3. Обмотка двигателя использует водонепроницаемую магнитную проволоку из полиэтилена с нейлоновой оболочкой; полость двигателя заполнена чистой пресной водой.
4. В двигателе используются направляющие подшипники с водяной смазкой. Упорный подшипник в нижней части двигателя воспринимает двустороннюю осевую нагрузку от насоса. Версия с высоким напором оснащена веерообразными упорными подушками из никельсодержащей меди и импортными скользящими пластинами Phylos для восприятия осевой нагрузки.
5. На моделях с большой высотой подъема между насосом и двигателем устанавливается дополнительный осевой подшипник с максимальным напором до 900 м.
1. Перед запуском заполните полость двигателя чистой пресной водой; слейте всю внутреннюю воду для зимнего хранения, чтобы избежать растрескивания при морозе.
2.Регулярно проверяйте сопротивление изоляции устройства, значение не должно быть ниже 0,5 МОм.
3. Стандартный гарантийный срок: 1 год при нормальной эксплуатации.
Клиенты должны внимательно прочитать данное руководство по выбору, чтобы выбрать подходящую модель насоса. Неправильный выбор сократит срок службы насоса и приведет к увеличению энергопотребления.
Выберите подходящую модель насоса, исходя из внутреннего диаметра скважины, температуры воды, значения pH, расхода, динамического уровня воды и других параметров.
Объяснение кода модели:200 Q Дж(Р/Ч)80--144
200:Минимально допустимый внутренний диаметр лунки (единица измерения: мм). Другие доступные спецификации включают 100, 150, 250, 300 и т. д.
Вопрос:Погружной насос, буквица китайского «Цяньшуй».
Дж:Удобный насос, начальная буква китайского «Цзинъюн».
Р/Ч:Классификация по температуре воды
Тип QДж:применимая температура воды 20 ℃ ± 5 ℃
Тип QJR:применимая температура воды от 25 ℃ до 90 ℃
80:Номинальный расход (единица измерения: м³/ч). Часовая производительность насоса должна быть ниже скорости притока воды из скважины.
144:Номинальный напор (Единица измерения: м). Это относится к вертикальному расстоянию от динамического уровня воды до водовыпуска.
Дополнительное описание параметра PH:
Применимый диапазон pH воды:1-14. Насос серии QH обладает антикоррозионными характеристиками.
Объем притока воды (единица измерения: м³/ч):Общий объем подземных вод, вытекающих из скважины в час. Эти данные обычно предоставляются подрядчиком по бурению скважин.
Статический уровень воды (Единица измерения: м):Высота по вертикали между поверхностью воды внутри колодца и устьем скважины, когда насос не работает.
Динамический уровень воды (Единица измерения: м):Поскольку насос продолжает перекачивать воду, уровень воды внутри колодца будет постоянно падать. Когда уровень воды стабилизируется на определенной высоте, подача насоса останется постоянной, и уровень воды больше не будет снижаться. Расстояние по вертикали между этой стабильной поверхностью воды и устьем скважины определяется как динамический уровень воды.
Предел соответствия потока:Номинальный расход насоса должен быть меньше часового расхода воды в скважине, в противном случае скважина будет работать всухую, а насос может сгореть из-за работы всухую.
Температурная классификация:Стандартные насосы QJ предназначены для грунтовых вод нормальной температуры; Насосы QJR, устойчивые к высоким температурам, необходимо использовать для воды из горячих источников или подземных вод с высокой температурой.
Антикоррозийное решение:Насосы серии QH рекомендуются для скважин с кислой или щелочной агрессивной водой.
Требования к диаметру скважины:Внутренний диаметр колодца должен быть больше внешнего диаметра корпуса насоса, чтобы обеспечить плавное опускание насоса в колодец.
Прежде чем выбрать модель насоса, клиенты должны подтвердить следующую информацию:
1. Требуемый расход воды. Определите требуемый расход воды в зависимости от площади орошения и потребности в воде.
2. Общий напор насоса. Рассчитайте необходимую высоту подъема, включая:
· Глубина скважины
· Расстояние вертикального подъема
· Потеря давления в трубопроводе
· Требования к давлению воды на терминале
3. Диаметр скважины. Выберите диаметр насоса, подходящий для существующей обсадной трубы скважины.
4. Источник питанияПодтвердите напряжение, частоту и доступную электрическую мощность.
5. Качество водыПроверьте температуру воды, значение pH и содержание твердых частиц.
Предоставление этих параметров помогает гарантировать, что выбранный насос обеспечивает ожидаемую производительность.
| Явления неисправности | Причины | Решения |
| Напор недоступен, вода не всасывается или выделяется недостаточно воды. | 1. Динамический уровень воды падает ниже допустимого мин. динамический уровень воды;2. Поломка соединения подъемной трубы; 3. Реверс вращения двигателя;4. Снижение напряжения;5. Заблокирован вход воды;6. Поврежденная муфта. | 1. Увеличьте ступень насоса и подъемную трубу, чтобы увеличить глубину скважины;2. Устранить поломку;3. Замените разъем провода;4. Проверьте напряжение;5. Вход промывочной воды;6. Замените муфту. |
| Двигатель не заводится при запуске, с гудением. | 1. Заклинивание подшипника;2. Однофазная работа двигателя. | 1. Осмотрите и отремонтируйте поврежденные детали;2. Проверьте соединительный провод и найдите обрыв фазы. |
| Слишком большое колебание указателя амперметра. | 1. Динамический уровень воды падает до абсорбера;2. Динамический уровень воды падает ниже допустимого мин. динамический уровень воды; | 1. Уменьшите расход воды и увеличьте глубину погружения. |
| Сильная вибрация агрегата | 1. Шпиндель насоса погнут;2. Слишком большой износ подшипниковой части узла;3. Слишком интенсивный газ;4. Поврежденная муфта. | 1. Откалибровать шпиндель;2. Заменить подшипник;3. Увеличьте задвижку;4. Замените муфту. |
| Падение потока | 1. Износ компенсационного кольца;2. Заблокирован вход воды;3. Утечка в месте соединения подъемных труб или кожухов. | 1. Отремонтируйте или замените изношенные детали;2. Вход промывочной воды;3. Проверьте соединительную часть. |
| Внезапное снижение сопротивления изоляции | 1. Плохое качество разъема кабеля двигателя;2. Повреждена изоляция проводки вращателя двигателя;3. Изношенный кабель. | 1. Подсоедините разъем кабеля;2. Ремонт проводки двигателя;3. Устранить повреждения. |
| Увеличение потребляемой мощности (показания амперметра превышают номинальное значение) | 1. Изношен подшипник рабочего колеса;2. Взаимный контакт двигателя после износа подшипника;3. Истирание между рабочим колесом и кожухом. | 1. Осмотрите и отремонтируйте насос;2. Осмотрите и отремонтируйте двигатель;3. Отрегулируйте поток и проверьте упорный подшипник двигателя. |
Погружной насос для глубоких скважин в основном используется для добычи грунтовых вод из глубоких скважин и подачи воды, бытового использования, промышленного применения и других проектов по перекачке воды.
Да. Серия ATQJ предназначена для орошения сельскохозяйственных угодий, спринклерных систем, орошения теплиц и других систем водоснабжения в сельском хозяйстве.
Клиенты должны предоставить:
· Требуемый расход
· Напор насоса
· Глубина скважины
· Диаметр скважины
· Информация об источнике воды
· Требования к электропитанию
Да. JINAOTE может настроить параметры насоса, включая скорость потока, напор, мощность двигателя, напряжение и материалы, в соответствии с требованиями проекта.
Допустимая глубина установки зависит от выбранной модели и условий эксплуатации. Модели с высоким напором могут достигать высоты подъема до 900 метров.
Для поддержания стабильной работы рекомендуется регулярно проверять сопротивление изоляции, состояние кабеля, рабочий ток и выход воды.
