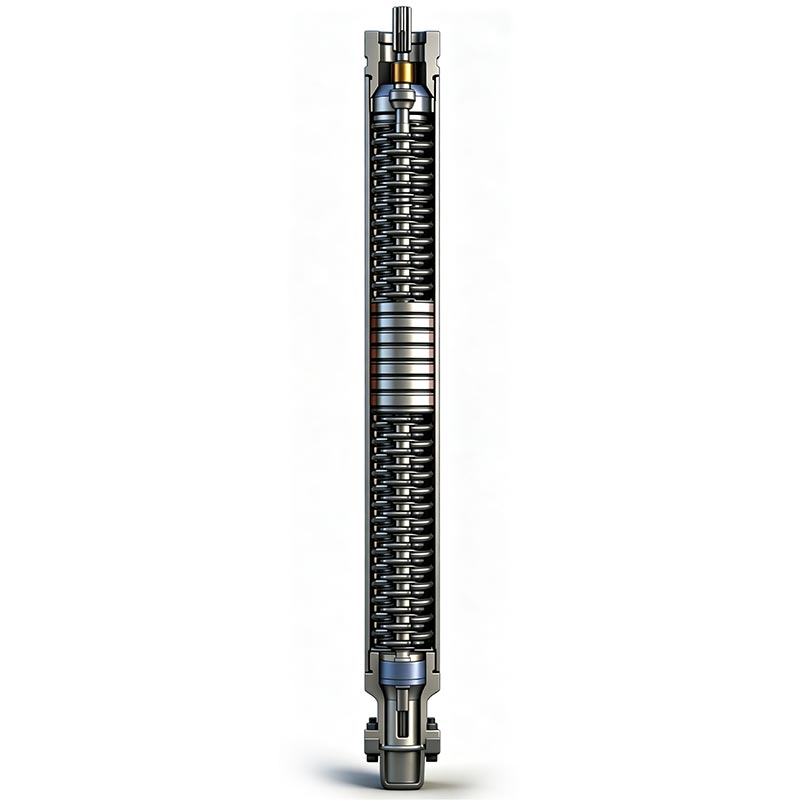

Электрический погружной насос для нефтяных скважин

Погружной электрический насос (ЭЦН) — это скважинное устройство механизированной добычи, используемое для повышения производительности нефтяных скважин. Это в основном используется в нефтяных скважинах средней глубины, нефтяных скважинах с высокой обводненностью, скважинах с тяжелой нефтью и эксплуатационных скважинах на шельфе. нефтяные месторождения. Система состоит из основных компонентов, таких как погружной двигатель, устройство защиты, газожидкостный сепаратор, и многоступенчатый центробежный насос. Двигатель приводит насосный агрегат во вращение на высокой скорости, непрерывно поднимая сырая нефть из скважины на поверхность.

По сравнению с традиционными механическими методами добычи нефти, ЭЦН имеют такие преимущества, как широкий диапазон рабочего объема, адаптируемость к условиям глубоких скважин, меньшая площадь занимаемой поверхности и высокая способность непрерывной работы. Они могут быть настроены в соответствии с глубиной скважины, размером обсадной колонны, вязкостью сырой нефти, содержанием газа и агрессивной средой, предоставление надежного решения для механизированной добычи для долгосрочной стабильной добычи нефти на месторождениях.

Принцип работы продукта

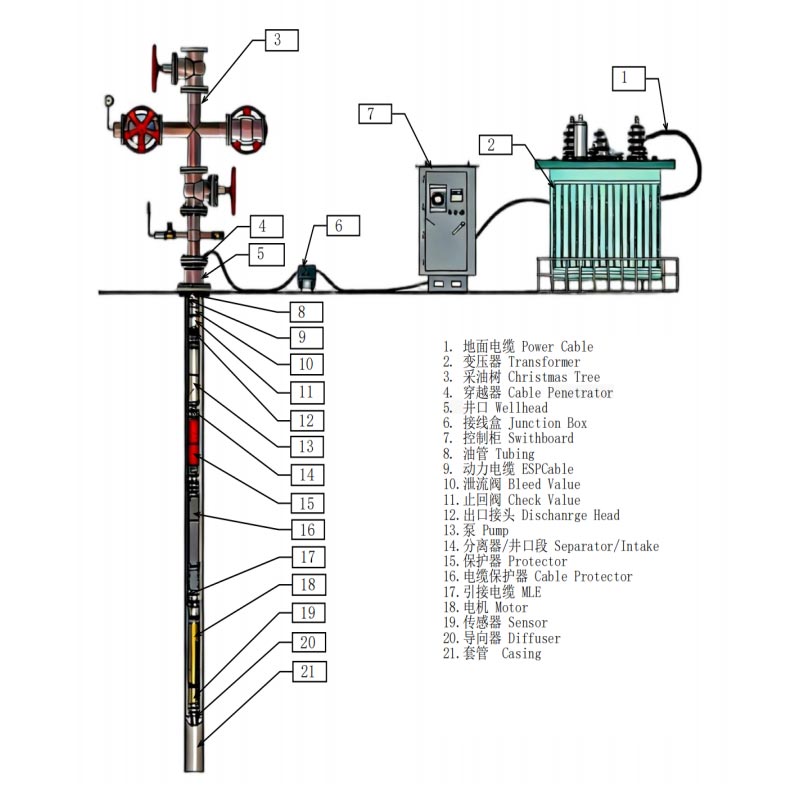

Система ЭЦН устанавливается ниже уровня жидкости в нефтяной скважине и обеспечивает питание погружного забойного двигателя через наземный шкаф управления.

Во время работы:

Погружной двигатель приводит во вращение многоступенчатый центробежный насос;

Скважинная жидкость поступает в корпус насоса через входное отверстие;

Многоступенчатые рабочие колеса постепенно повышают давление;

Смесь сырой нефти, природного газа и пластовой воды транспортируется в наземный трубопровод;

Протектор изолирует скважинную жидкость от внутреннего смазочного масла двигателя, обеспечивая длительную стабильную работу. двигателя.

ЭЦН увеличивает производственную мощность за счет непрерывного внутрискважинного давления, что делает его особенно подходящим для нефтяные скважины с недостаточным естественным давлением или требующие повышения эффективности добычи.

Материалы и технологии производства

Ступень насоса изготовлена из коррозионностойкой легированной стали и прецизионно обработана на станке с ЧПУ, чтобы обеспечить плавный поток и высокую производительность. эффективность.

В погружном электродвигателе используются термостойкие изоляционные материалы, обеспечивающие стабильную работу даже в высокотемпературные скважинные среды. В протекторе используется специальное изолирующее масло для эффективного предотвращения попадания сырой нефти. рассол и газ от попадания в компоненты двигателя.

Все ответственные компоненты проходят антикоррозионное покрытие и герметизацию. Наша автоматизированная сборочная линия гарантирует точное соответствие каждого компонента. Каждый электропогружной насос для готовых нефтяных скважин проходит полную скважинное моделирование перед поставкой.

Ключевые характеристики производительности

1. Подходит для сложных условий эксплуатации нефтяных скважин.

ЭЦН может применяться в: глубоких скважинах, наклонно-направленных скважинах, скважинах на морских платформах, нефтяных скважинах с высокой обводненностью, тяжелой нефти. скважины с термической добычей и небольшие обсадные скважины.

2. Высокая производственная мощность

Конструкция многоступенчатого центробежного насоса обеспечивает непрерывную и стабильную подъемную мощность, обеспечивая лучшую производительность. эффективность на высокодебитных нефтяных скважинах по сравнению с традиционным насосным оборудованием.

3. Снижение требований к наземному оборудованию.

Весь насосный агрегат устанавливается в скважине: уменьшается занимаемая площадь наземного оборудования, снижается рабочий шум и что делает его подходящим для сред с ограниченным пространством, таких как морские платформы.

4. Отличная коррозионная стойкость

Для серосодержащих, высокосолевых и высокотемпературных резервуаров используются материалы из легированной и нержавеющей стали, а также с антикоррозийными покрытиями, могут использоваться для повышения долгосрочной надежности оборудования.

Применение 4,5-дюймового корпуса с минимальным внутренним диаметром 99,6 мм для конфигурации агрегата.

Применение 5,5-дюймового корпуса с минимальным внутренним диаметром 118,6 мм для конфигурации агрегата.

Применение 7-дюймового корпуса с минимальным внутренним диаметром 150,4 мм для конфигурации агрегата.

Применение корпуса диаметром 8-5/8 дюйма с минимальным внутренним диаметром 196,2 мм для конфигурации агрегата.

Применение корпуса диаметром 10-3/4 дюйма с минимальным внутренним диаметром 247,9 мм для конфигурации агрегата.

Какие факторы необходимо учитывать при выборе погружного электронасоса?

Выбор ESP основан не только на мощности; это требует всестороннего рассмотрения следующего:
1. Глубина скважины: чем глубже скважина, тем выше напор и тем больше требуемая мощность.
2. Производственные требования: Определите количество ступеней насоса и производительность на основе целевой суточной производительности.
3. Свойства сырой нефти: включая вязкость сырой нефти, содержание песка, обводненность и газовый фактор.
4. Условия в стволе скважины: включая размер обсадной колонны, температуру, агрессивную среду и угол наклона скважины. Путем всестороннего согласования этих параметров можно снизить риски перегрузки ЭЦН, газовых пробок и преждевременного выхода из строя.

Основные сценарии применения

Электропогружные насосы для нефтяных скважин широко применяются в:
Разработка месторождений нефти на суше
Добыча нефти на морской платформе
Добыча из глубоких нефтяных скважин
Водоемы с высокой обводненностью
Проекты термической добычи тяжелой нефти
Направленные и горизонтальные скважины
Они особенно подходят для нефтепромысловых проектов, требующих долгосрочной непрерывной добычи и высокой суточной производительности.

Совместимость аксессуаров

Этот ESP соответствует унифицированным стандартам размеров API и идеально сочетается с вспомогательными аксессуарами, включая плоский кабель ESP, Устьевой уплотнительный узел, шкаф регулирования частоты, скважинный фильтр и расходомер. Стандартный интерфейс обеспечивает быструю сборку на месте, упрощает установку и последующее техническое обслуживание, сокращает время заканчивания скважины цикл строительства.

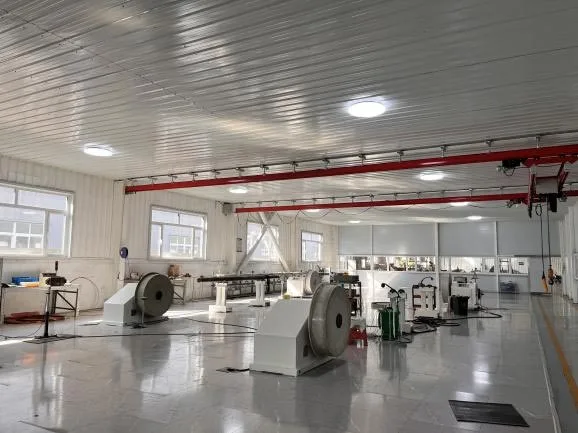

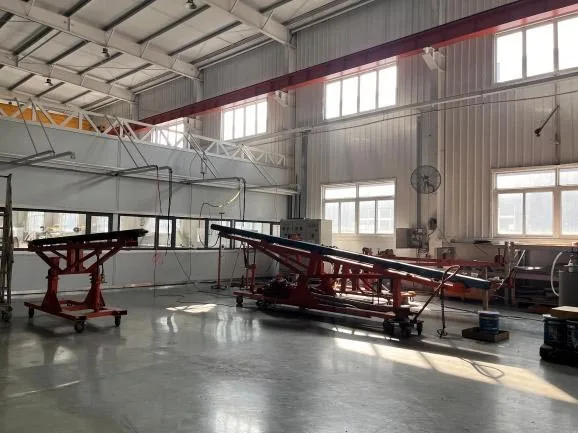

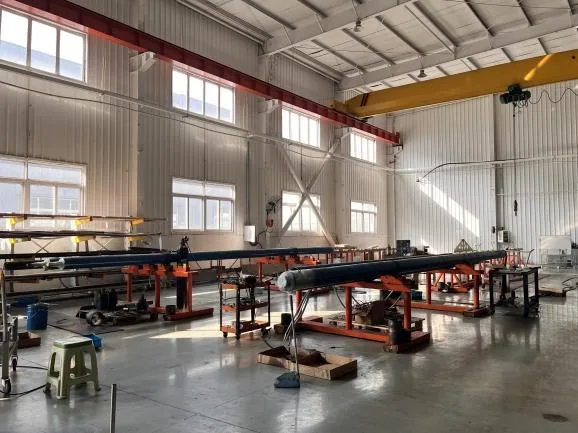

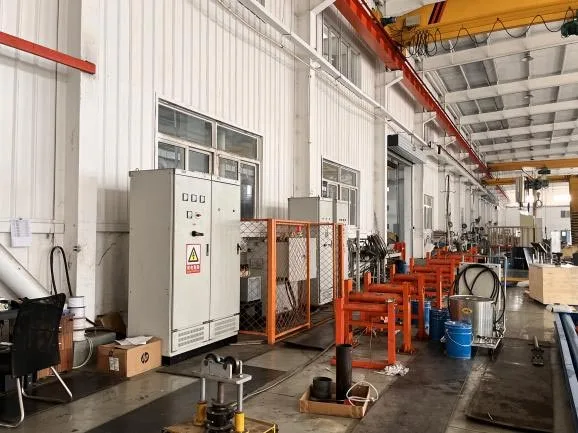

Заводское производство и контроль качества

В процессе производства ключевые компоненты проходят комплексное тестирование:
Исследование химического состава сырья
Испытание прецизионной обработки с ЧПУ
Тестирование динамической балансировки ротора
Испытание характеристик изоляции двигателя
Опрессовка насосного агрегата
Тестирование производительности уплотнения

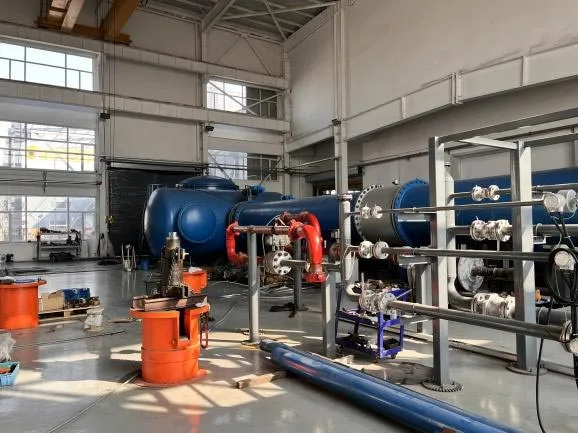

Полное моделирование работы машины
Все системы ESP проходят проверку работоспособности перед отправкой с завода, чтобы гарантировать их соответствие долгосрочным эксплуатационным требованиям нефтяного месторождения.

Часто задаваемые вопросы

В1: Какие условия работы больше всего подходят для электрического погружного насоса для нефтяных скважин?

A1: Он в основном используется для глубоких нефтяных скважин, скважин с тяжелой нефтью и морских добывающих скважин. Он обеспечивает стабильную механизированная добыча с высоким дебитом в узкой обсадной колонне и высокотемпературных скважинных средах.

Вопрос 2: Как ЭЦН противостоит коррозии пластового рассола?

A2: Ключевые компоненты потока и трансмиссии изготовлены из антисернистого сплава с антикоррозийным покрытием. Встроенный Протектор изолирует коррозионную жидкость для защиты сердечника двигателя, обеспечивая длительную эксплуатацию под землей.

В3: Можем ли мы настроить параметры насоса в соответствии с особыми требованиями резервуара?

А3: Да. Мы предоставляем профессиональные OEM-погружные электрические насосы для обслуживания нефтяных скважин, настройку ступеней насоса, мощность двигателя и класс защиты от коррозии в зависимости от глубины скважины, вязкости сырой нефти и состава пластовой воды.

Почему стоит выбрать нашу систему ESP?

Мы специализируемся на производстве оборудования для механизированной добычи нефти, предоставляя комплексные решения по конфигурации ЭЦН. адаптированы к различным условиям скважин.

Наши преимущества включают в себя:
Поддержка различных размеров корпуса
Поставка комплексных систем, включая насосы, двигатели и устройства защиты.
Поддержка индивидуальных коррозионностойких материалов
Удовлетворение потребностей как наземных, так и морских нефтепромыслов.
Предлагаю услуги OEM-производства
Комплексная система поставок запасных частей
Полное тестирование производительности перед отправкой

От выбора оборудования и подбора системы до послепродажного технического обслуживания, мы обеспечиваем стабильную и надежную систему ESP. решения для клиентов нефтегазовой отрасли по всему миру.
