Как погружной насос с осевым потоком улучшает перекачку воды с высоким расходом?

Краткое содержание статьи

Для инженеров, подрядчиков, муниципальных властей, промышленных операторов и владельцев сельскохозяйственных проектов выбор насоса большой производительности — это не просто вопрос выбора самого большого доступного двигателя. Насосная система должна соответствовать требуемому расходу, общему динамическому напору, качеству воды, рабочей среде, конструкции установки, электропитанию и ожидаемому рабочему циклу.

• Понять гидравлическую роль осевой накачки.
• Определить, почему погружная конструкция может упростить проектирование насосной станции.
• Оцените производительность насоса в соответствии с фактическими условиями проекта.
• Снизьте риски при установке и обслуживании за счет правильного планирования.
• Выбирайте подходящие материалы, системы защиты и функции мониторинга.
• Сопоставьте конфигурацию насоса с применением по перекачиванию воды.

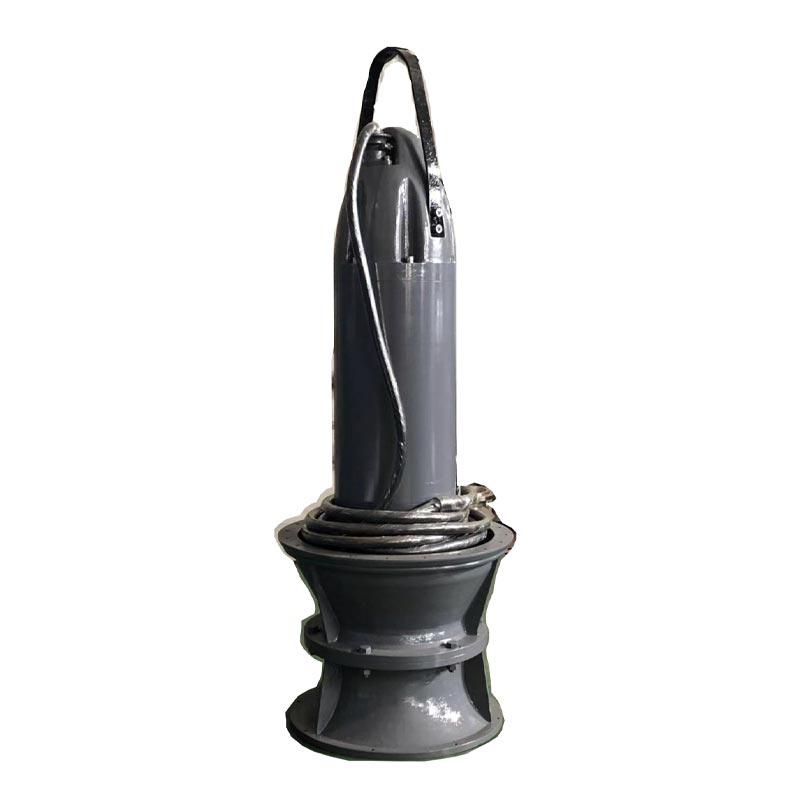

Что такое погружной осевой насос?

A Погружной осевой насоспредставляет собой высокопроизводительную насосную машину, предназначенную в первую очередь для перемещения больших количеств воды через относительно низкую высоту подъема. В отличие от обычных центробежных насосов, которые обычно полагаются на радиальное движение воды, осевой насос использует рабочее колесо пропеллерного типа для перемещения воды практически параллельно валу насоса.

Такая гидравлическая конфигурация делает технологию осевого потока особенно подходящей, когда проект требует высокого расхода, а не высокого давления. Типичные примеры включают дренаж паводков, ирригационные каналы, откачку ливневых вод, циркуляцию охлаждающей воды, переброску речной воды и муниципальный дренаж.

Слово «погружной» описывает способ установки. Насос и электродвигатель объединены в один блок и работают под поверхностью воды. Это устраняет многие требования к механическому выравниванию, связанные с отдельно установленными узлами насоса и двигателя.

Современное погружное оборудование с осевым потоком может включать герметичные двигатели, механические уплотнения, средства обнаружения утечек, контроля температуры обмотки, контроля температуры подшипников и защиты шкафа управления. Эти функции помогают операторам управлять оборудованием, работающим под водой, сокращая при этом ненужное ручное вмешательство.

Как работает насосная система

Рабочий процесс начинается с момента поступления воды на прием насоса. Двигатель вращает вал и крыльчатку пропеллерного типа, создавая осевую гидравлическую силу, которая перемещает воду через насос в выпускной канал.

Поскольку двигатель погружен в воду, окружающая вода может способствовать рассеиванию тепла. Это особенно ценно во время длительных рабочих циклов, поскольку управление температурой двигателя является важным фактором надежности электрооборудования.

Интегрированная конфигурация также устраняет необходимость в длинном открытом валу между двигателем поверхностного монтажа и погружным насосом. Меньшее количество внешних механических компонентов трансмиссии может означать меньше проблем, связанных с выравниванием, и более компактную компоновку установки.

1. Вода поступает в зону водозабора:Гидравлическая конструкция направляет воду к вращающемуся рабочему колесу.
2. Двигатель приводит в движение рабочее колесо:Электрическая энергия преобразуется во вращательную механическую энергию.
3. Рабочее колесо создает осевую тягу:Через канал насоса проталкиваются большие объемы воды.
4. Вода движется в сторону сброса:Поток направляется в выпускной канал, трубу или систему насосной станции.
5. Системы защиты контролируют работу:Датчики могут определять аномальные утечки, температурные условия или другие эксплуатационные риски.

Фактическая гидравлическая производительность зависит от геометрии рабочего колеса, скорости вращения, конфигурации лопастей, диаметра насоса, состояния воды, напора в системе и рабочей точки. Поэтому насос всегда следует выбирать на основе проверенных данных о производительности, а не только на основе мощности двигателя.

Основные компоненты и конструкция

Надежный погружной насос с осевым потоком — это больше, чем просто рабочее колесо и двигатель. Его производительность зависит от взаимодействия гидравлических компонентов, электрической защиты, систем уплотнений, подшипников, кабелей и несущей конструкции установки.

Ключевые преимущества для современных насосных проектов

Владельцы проектов часто сталкиваются с одними и теми же практическими проблемами: ограниченное пространство для установки, растущие затраты на строительство, колебания уровня воды, затрудненный доступ для обслуживания и необходимость быстрого удаления большого количества воды. Правильно выбранный погружной насос с осевым потоком может решить несколько из этих проблем одновременно.

1. Высокий расход при низком напоре

Конфигурация с осевым потоком, естественно, подходит для перемещения больших объемов, где требуемый напор относительно скромен. Это делает его эффективным выбором для дренажа и перекачки воды, где пропускная способность более важна, чем высокое давление нагнетания.

2. Компактная установка

Насос и двигатель объединены в один погружной узел. Это позволяет сократить количество наземной техники и упростить общую компоновку насосной станции.

3. Упрощенная механическая установка.

Обычная насосная система может потребовать тщательного выравнивания отдельных компонентов насоса и двигателя. Встроенный погружной блок сокращает количество внешних механических интерфейсов, которые необходимо выравнивать во время установки.

4. Эффективное охлаждение двигателя.

Окружающая вода является важным теплоносителем. Таким образом, правильно спроектированные погружные двигатели могут обеспечить эффективное охлаждение во время непрерывной работы.

5. Низкий рабочий шум.

Работа в погруженном состоянии естественным образом изолирует большую часть механического шума. Это может быть выгодно для городских водоотводных станций, подземных сооружений и объектов, расположенных вблизи населенных пунктов.

6. Лучшая адаптация к колебаниям уровня воды.

На объектах противопаводковой и дренажной системы часто меняется уровень воды. Погружные конструкции могут быть особенно практичны там, где обычное надводное оборудование подвергается риску затопления.

7. Потенциальное снижение требований к гражданскому строительству.

Компактное расположение насоса может уменьшить конструктивное пространство, необходимое для некоторых насосных станций. Фактическая экономия на строительстве зависит от геометрии проекта, строительного проекта, организации сброса и местных условий установки.

Типичные применения

Универсальность осевой перекачки делает эту технологию полезной в муниципальных, промышленных, сельскохозяйственных и экологических проектах по управлению водными ресурсами.

Пригодность для применения всегда должна подтверждаться фактическими характеристиками жидкости. Температура, pH, взвешенные твердые вещества, коррозийные компоненты, мусор и другие загрязнения могут влиять на выбор материала и надежность работы.

Ключевые факторы при выборе насоса

Выбор насоса исключительно по требуемому расходу – одна из наиболее частых причин плохой работы системы. Перед окончательным определением спецификации необходимо оценить всю гидравлическую и рабочую среду.

Гидравлические расчеты должны учитывать фактическую кривую системы, а не полагаться на номинальные значения. Наилучшей рабочей точкой обычно является та, при которой насос может обеспечить требуемую производительность без чрезмерного дросселирования, нестабильной работы, вибрации или ненужного потребления энергии.

Погружной осевой насос в сравнении с обычными насосными агрегатами

Как погружные, так и традиционные насосные системы могут обеспечить надежную перекачку воды при правильном проектировании. Разница заключается, прежде всего, в том, как установлено оборудование и как устроен двигатель, насос, охлаждение и вспомогательная инфраструктура.

Правильный выбор зависит от сайта. Традиционный насос может оставаться предпочтительным там, где преобладают легкий доступ к поверхности, очень высокий напор или особые технологические требования. Погружная конфигурация с осевым потоком становится особенно привлекательной, когда главными требованиями проекта являются высокий расход, низкий напор, компактная конструкция и колебания уровня воды.

Рекомендации по установке

Правильная установка имеет важное значение, поскольку даже хорошо спроектированный насос может ухудшить производительность, если всасывающее устройство или система нагнетания настроены неправильно.

1. Осмотрите камеру установки:Удалите строительный мусор и посторонние предметы, которые могут попасть в насос.
2. Проверьте геометрию впуска:Входное отверстие должно обеспечивать стабильный и достаточно равномерный поток в насос.
3. Подтвердите минимальное погружение:Насос должен работать при уровне воды, указанном производителем.
4. Защитите кабель питания:Не допускайте резких изгибов, истирания, неконтролируемого движения и механических повреждений.
5. Используйте подходящее подъемное оборудование:Погружные агрегаты могут быть тяжелыми, поэтому точки подъема и оборудование должны быть правильно рассчитаны.
6. Проверьте электрическую защиту:Перед запуском проверьте заземление, защиту от перегрузки, контроль утечек и функции управления.
7. Проверьте условия ротации и ввода в эксплуатацию:Прежде чем переводить насос в нормальный режим работы, следуйте процедуре ввода в эксплуатацию, указанной производителем.

Особого внимания заслуживает конструкция впуска. Плохие условия притока могут создавать вихри, неравномерную нагрузку, турбулентность или чрезмерный унос воздуха и мусора. Эти условия могут снизить производительность гидравлики и увеличить вибрацию или износ.

Практика технического обслуживания и обеспечения надежности

Погружное оборудование предназначено для работы в сложных условиях, но работа под водой не означает, что техническое обслуживание можно игнорировать. Профилактический осмотр по-прежнему необходим для защиты электрической изоляции, уплотнений, подшипников, гидравлических компонентов и кабелей.

Практическая программа технического обслуживания должна включать:

• Проверка состояния изоляции двигателя в соответствии с процедурой технического обслуживания производителя.
• Проверка силового кабеля на предмет порезов, истирания или износа.
• Мониторинг сигналов обнаружения утечек и состояния механического уплотнения.
• Проверка изменений температуры обмотки двигателя и подшипников.
• Проверка лопастей рабочего колеса на наличие эрозии, коррозии, загрязнения или физических повреждений.
• Проверка ненормальной вибрации, шума, потребления тока и изменений расхода.
• Осмотр впускных экранов и удаление скопившегося мусора.
• Анализ операционных записей для выявления постепенного ухудшения производительности.

Мониторинг производительности особенно ценен для крупных установок. Постепенное увеличение энергопотребления, сопровождающееся снижением расхода, может указывать на гидравлическое загрязнение, повреждение рабочего колеса, повышенное сопротивление системы или работу вдали от предполагаемой рабочей точки.

Распространенные эксплуатационные проблемы и решения

Почему стоит рассмотреть JINAOTE?

ДЖИНАОТЭспециализируется на решениях погружных насосов для применений, где важны перекачка больших объемов воды, компактная установка и надежная работа в погружном положении. Ее погружные насосы с осевым потоком предназначены для сложных условий управления водными ресурсами, таких как муниципальный дренаж, борьба с наводнениями, ирригация, промышленные системы водоснабжения, дренаж горнодобывающих предприятий, проекты верфей и энергетические системы водоснабжения.

Подход к продукту объединяет насос и двигатель в единый погружной узел. В зависимости от конфигурации и требований проекта функции защиты могут включать герметичную конструкцию двигателя, механизмы механического уплотнения, обнаружение утечек, контроль температуры обмотки и контроль температуры подшипников.

ДЖИНАОТЭ также различает требования к осевому и смешанному потоку. Конфигурации с осевым потоком обычно подходят для работы с высоким расходом и низким напором, тогда как конструкции со смешанным потоком могут рассматриваться там, где проект требует большего напора и других гидравлических характеристик.

Для закупок проекта наиболее полезной отправной точкой является не просто запрос модели насоса. Вместо этого предоставьте поставщику требуемый расход, напор, температуру жидкости, качество воды, содержание твердых частиц, глубину установки, источник питания, график работы и схему установки. Эта информация позволяет поставщику оценить работу гидравлики и рекомендовать более подходящую конфигурацию.

Часто задаваемые вопросы

1. Для чего в основном используется погружной осевой насос?

В основном он используется для перемещения больших объемов воды при относительно низком напоре. Общие области применения включают борьбу с наводнениями, муниципальный дренаж, ирригацию, промышленную перекачку воды, циркуляцию охлаждающей воды, дренаж шахт, а также насосные станции на берегу реки или озера.

2. В чем основное различие между осевыми и смешанными насосами?

Насос с осевым потоком в основном перемещает воду параллельно валу и обычно оптимизирован для обеспечения высокого расхода и низкого напора. Насос смешанного потока сочетает в себе осевые и радиальные гидравлические характеристики и может обеспечить больший напор в подходящих применениях.

3. Может ли погружной осевой насос работать непрерывно под водой?

Да, правильно спроектированные погружные агрегаты предназначены для работы под водой. Однако непрерывная работа должна оставаться в пределах указанных производителем уровня воды, температуры, электрических, гидравлических и экологических ограничений.

4. Почему охлаждение двигателя важно для погружного насоса?

Электродвигатели выделяют тепло во время работы. Поскольку двигатель погружен в воду, окружающая вода может обеспечить эффективную передачу тепла. Поэтому поддержание необходимых условий погружения и эксплуатации важно для тепловой надежности.

5. Какие параметры воды следует проверить перед выбором насоса?

Как минимум, оцените температуру жидкости, pH, взвешенные твердые частицы, плотность, коррозионные компоненты, абразивные частицы, волокна и мусор. Эти факторы влияют на гидравлические характеристики, выбор материала, срок службы уплотнений и требования к техническому обслуживанию.

6. Требуется ли для погружного насоса отдельный двигатель?

Нет. Одной из определяющих характеристик погружной насосной установки является то, что двигатель и насос объединены в единый узел. Это может упростить механическую установку по сравнению с отдельно установленными насосом и двигателем.

7. Как можно поддерживать эффективность насоса с течением времени?

Регулярные проверки, мониторинг производительности, очистка воздухозаборника, проверка рабочего колеса, электрические испытания, проверка уплотнений, а также мониторинг вибрации или температуры могут помочь выявить износ до того, как он станет серьезным отказом.

8. Подходит ли погружной насос с осевым потоком для проектов по борьбе с наводнениями?

Да. Перекачка воды в больших объемах с низким напором является типичным вариантом использования осевого перекачивания. Погружное расположение также может быть практичным в местах, где уровень воды значительно колеблется, а оборудование, монтируемое на поверхности, требует дополнительной защиты.

9. Как правильно выбрать модель насоса?

Начните с требуемого расхода и общего напора, затем оцените свойства жидкости, глубину установки, рабочий цикл, источник питания, условия впуска и требования к контролю. Окончательный выбор должен основываться на проверенных производителем данных о производительности и расчетах для конкретного проекта.

10. Какую информацию следует предоставить при запросе предложения?

Укажите требуемый расход, напор, характеристики жидкости, температуру воды, минимальный и максимальный уровни воды, метод установки, электропитание, часы работы, а также любые специальные требования к мониторингу или материалам. Подробная информация повышает точность выбора оборудования и расчета стоимости.

Заключение

A Погружной осевой насосявляется практичным решением для проектов, в которых необходимо перекачивать большие объемы воды без необходимости высокого напора нагнетания. Его интегрированная конфигурация насоса и двигателя может упростить установку, уменьшить занимаемую площадь оборудования, обеспечить эффективное охлаждение двигателя и обеспечить надежный подход к сложным условиям дренажа и перекачки воды.

Однако наилучшие результаты зависят от правильного проектирования. Перед выбором оборудования необходимо учитывать скорость потока, общий напор, условия водозабора, качество воды, рабочую температуру, электропитание, погружение и рабочий цикл. Правильная установка и профилактическое обслуживание одинаково важны для поддержания гидравлических характеристик и долгосрочной надежности.

Для муниципального дренажа, борьбы с наводнениями, орошения, промышленной перекачки воды, дренажа шахт, систем охлаждающей воды или других применений с большим расходом.ДЖИНАОТЭможет предоставить решения для погружных осевых насосов, адаптированные к требованиям проекта. Поделитесь информацией о расходе, напоре, состоянии воды, деталях установки и эксплуатационных требованиях с технической командой, чтобы определить подходящую конфигурацию и избежать дорогостоящих ошибок при выборе.
