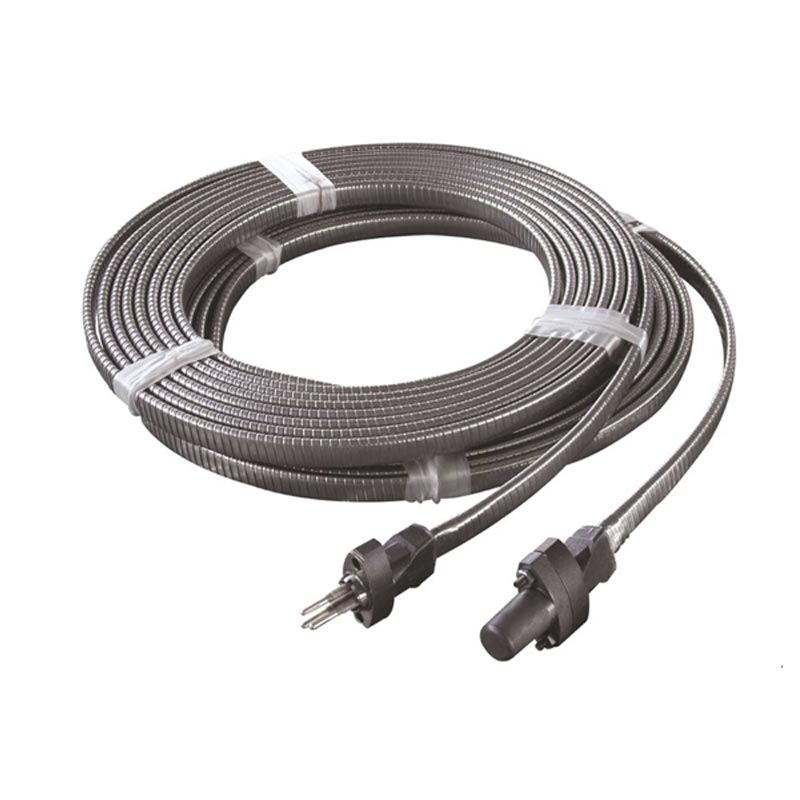

Стандарт API MLE — это специализированный плоский бронированный кабель, предназначенный для наземных нефтяных скважин и морской поддержки. платформы. Он имеет параллельную многожильную плоскую структуру и оснащен оцинкованной взаимосвязанной стальной лентой. броня (толщина 0,3 мм, перекрытие ≥90%), эффективно противостоит ударам, раздавливанию и повреждениям грызунами в полевых условиях. операции.
По сравнению с традиционными круглыми бронированными кабелями, его плоская и компактная форма экономит ≥30% кабельного пространства, особенно подходит для зазоров под оборудование шириной до 15 мм и неглубоких кабельных траншей с ограниченным пространством. Дирижер изготовлен из луженого мягкого медного провода, изоляция - сшитый полиэтилен из сшитого полиэтилена, маслостойкий. соответствие стандартам ASTM D471.
Вся продукция проходит строгий полный технологический контроль в соответствии с требованиями API. На нашем складе имеется запас длиной более 5000 метров для поддержки экстренных операций по бурению и гидроразрыву пласта.
| Элемент | Спецификация |
| Название продукта | Мини-плоский бронированный кабель стандарта API MLE |
| Тип кабеля | Мини-плоский бронированный кабель |
| Изоляция | Маслостойкий сшитый полиэтилен |
| Броня | Оцинкованная стальная лента с переплетением |
| Базовая конфигурация | Индивидуально (доступно 2–12 ядер) |
| Размер проводника | Настраиваемые в соответствии с требованиями проекта |
| Номинальное напряжение | Настраиваемые в зависимости от применения |
| Минимальный радиус изгиба | В зависимости от структуры кабеля |
| Установка | Приложения с фиксированным или непрерывным перемещением |
| Огнестойкость | Доступно по запросу |
| Химическая стойкость | Масло, грязь, рассол, буровой раствор, гидравлическая жидкость |
| Устойчивость к ультрафиолетовому излучению | Да |
| ОЭМ и ОДМ | Поддерживается |
В нем используются проводники из мягкой меди с луженым покрытием высокой чистоты и тонкой многопроволочной структурой, выдерживающей ≥10 миллион циклов изгиба (проверено по стандарту ISO 1456, радиус изгиба в 8 раз превышает внешний диаметр кабеля).
Маслостойкий изоляционный слой из сшитого полиэтилена из сшитого полиэтилена (согласно стандарту ASTM D471, можно погружать в сырая нефть, рассол и жидкость для гидроразрыва в течение длительного времени) защищает каждый керн.
Кабель имеет двойную защитную структуру:
Первый слой: броня из оцинкованной стальной ленты.
Второй слой: износостойкая внешняя оболочка.
Наш производственный цех оснащен полностью автоматизированными линиями по производству плоского кабеля и блокировочной брони. Лазерное измерение диаметра в реальном времени и обнаружение искр осуществляются на каждом этапе производства. Каждая партия готовой продукции перед отправкой с завода должна пройти 12 обязательных контрольно-пропускных пунктов.
Стандарт API MLE, проверенный сторонними лабораториями, обладает следующими пятью основными преимуществами производительности:
1. Компактная плоская конструкция. Благодаря соотношению сторон до 5:1 плоская конструкция экономит ≥30% монтажного пространства по сравнению с круглыми кабелями того же поперечного сечения проводников, что позволяет устанавливать их в зазоры оборудования шириной до 15 мм.
2. Превосходная механическая защита. Броня из взаимосвязанных стальных лент, соответствующая стандартам API, эффективно защищает от ударов, раздавливания и повреждения грызунами.
3. Увеличенный срок службы при изгибе. Комбинация тонкожильных луженых медных проводников и гибкой оболочки выдерживает ≥10 миллионов циклов изгиба при радиусе изгиба, в 8 раз превышающем внешний диаметр кабеля, что подтверждено испытаниями на усталость при изгибе по стандарту ISO 1456.
4. Химическая и коррозионная стойкость. Изоляция и оболочка из сшитого полиэтилена прошли 72-часовое испытание на непрерывное погружение.
5. Защита от электромагнитных помех. Бронированный слой из стальных полос обеспечивает эффективность электромагнитного экранирования ≥85%, адаптируясь к сложной электромагнитной среде нефтяных месторождений.
Стандарт API MLE применяется в широком спектре операций на нефтегазовых месторождениях, включая:
| Приложение | Типичная конфигурация | Ключевое требование |
| Цепь лесовозной тележки | 4×2,5 мм² + сигналы | Высокий срок службы гибкости, экранирование от электромагнитных помех |
| Автоматизация управления устьем скважины | 8-12×1,0 мм² | Узкое пространство, маслостойкость |
| Укладка в неглубокой траншее | 4-6×2,5 мм² | Устойчивость к раздавливанию, защита от грызунов |
| Морское вспомогательное управление | 4-12×1,5 мм² | Устойчивость к коррозии солевого тумана |
| Передвижные линии установки разрыва пласта | 3×4 мм² + 2×2,5 мм² | Устойчивость к истиранию, частое наматывание |
| Контрольно-измерительные приборы и сигнальные линии | 4-8×0,75 мм² | Стабильный сигнал, низкая емкость |
Он производится под строгой системой управления качеством и соответствует следующим стандартам:
1. API-спецификация 7-2.
2. API Q1
3.ИСО 9001:2015.
4.МЭК 60092
Наш завод ежегодно проходит проверки сторонних аудиторских агентств. Протоколы испытаний SGS и заводская проверка По запросу на каждую партию продукции могут быть предоставлены сертификаты. Весь процесс из сырья (медь стержней) до готовых кабелей, прослеживается.
| Почему выбирают нас | Доказательство |
| Сертифицированный API производитель | Сертифицированы по API Spec 7-2 и API Q1. Ежегодные сторонние проверки обеспечивают постоянное соблюдение требований. |
| Проверенный на практике опыт | С 2020 года поставляется на более чем 15 нефтепромысловых проектов в Китае, на Ближнем Востоке и в Юго-Восточной Азии. Ноль претензии по ответственности за качество продукции на сегодняшний день. |
| Строгий контроль качества | 12 обязательных контрольно-пропускных пунктов на партию. Протоколы испытаний SGS и сертификаты завода прилагаются. каждую отправку. |
| Гибкая емкость поставок | Более 5000 млн складских запасов + 3 специализированные производственные линии API MLE = стабильные поставки для крупномасштабных тендеров. |
| Техническая поддержка в одно касание | В комплект поставки входит предпродажное сопоставление параметров, руководство по установке и послепродажный анализ неисправностей. Прямой Поддержка заводского инженера доступна посредством видеозвонка. |
Он в основном используется в системах каротажа нефтяных месторождений, оборудовании для контроля устья скважин, тросовых установках, измерительные цепи и другие приложения, требующие компактного, механически защищенного плоского кабеля. Это особенно подходит для установок с ограниченным пространством и частым перемещением кабеля.
В отличие от стандартных плоских кабелей, наш продукт имеет оцинкованную стальную броню с блокировкой и маслостойкую оплетку. внешняя оболочка для улучшенной защиты от раздавливания, истирания, ударов и суровых условий нефтепромысла. Это Конструкция предназначена для требовательных промышленных применений, где долгосрочная надежность имеет решающее значение.
Да. В кабеле используются гибкие луженые медные жилы класса 5 и усиленная плоская конструкция, что делает его подходит для применений, связанных с повторяющимся изгибом, кабельными барабанами, буксировочными цепями и передвижным нефтепромысловым оборудованием.
Да. Кабель предназначен как для береговой, так и для морской прокладки. Его куртка обеспечивает превосходное устойчивость к маслу, влаге, ультрафиолетовому излучению, буровым растворам и обычным промышленным химикатам, что обеспечивает надежность производительность в суровых условиях.
Мы предлагаем индивидуальные размеры проводников, номера жил и размеры кабелей в зависимости от требований проекта. Наш Команда инженеров может порекомендовать наиболее подходящую конфигурацию в зависимости от напряжения, тока и установки. Условия и требования к применению.
Да. Доступны OEM и индивидуальные производственные услуги, включая размер проводника, количество жил, изоляцию. материал, тип брони, материал внешней оболочки, длина кабеля, цвет и индивидуальная идентификация заказчика.
Перед поставкой каждый кабель проходит комплексную проверку качества. Типичные испытания включают сопротивление проводника, сопротивление изоляции, испытания на устойчивость к высокому напряжению, контроль размеров, проверка целостности брони, изгиб оценка производительности и визуальный контроль качества.
