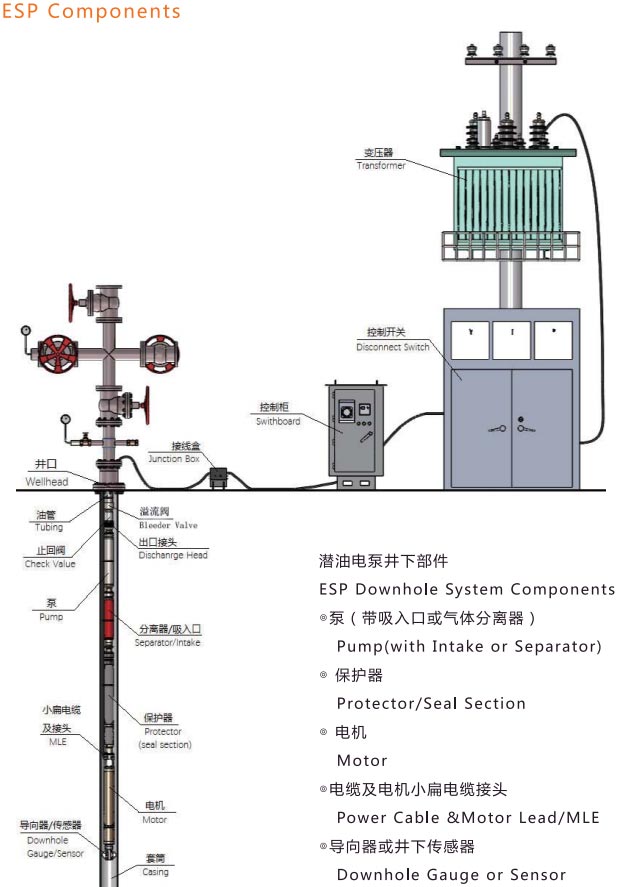

Основные части погружного геотермального насоса малого диаметра: центробежный насос/впускной/газовый сепаратор/погружной. двигатель/защита/удлинение/разрядка провода двигателя.
Погружной геотермальный насос малого диаметра специально разработан для геотермальных скважин и высокотемпературных скважин. под землей проекты по добыче воды, требующие компактных установочных размеров и непрерывной работы.
В отличие от обычных погружных насосов, геотермальные скважины часто связаны с такими проблемами, как: Ограниченный диаметр скважины, Циркуляция воды при высокой температуре, Длительная непрерывная работа, Сложные условия обслуживания, Коррозионная подземная среда.
Система ESP малого диаметра Aote включает в себя многоступенчатый центробежный насос, газосепаратор, защиту и высокотемпературный погружной двигатель, обеспечивающий комплексное решение для подъема жидкости из глубоких скважин.
Стандартный диаметр насоса варьируется от 3,38 до 8,75 дюйма, что делает его подходящим для узких геотермальных скважин и нефтепромысловые применения. В зависимости от условий скважины доступны индивидуальные конфигурации для различных потоков. нормы, высоту подъема и температурные требования.

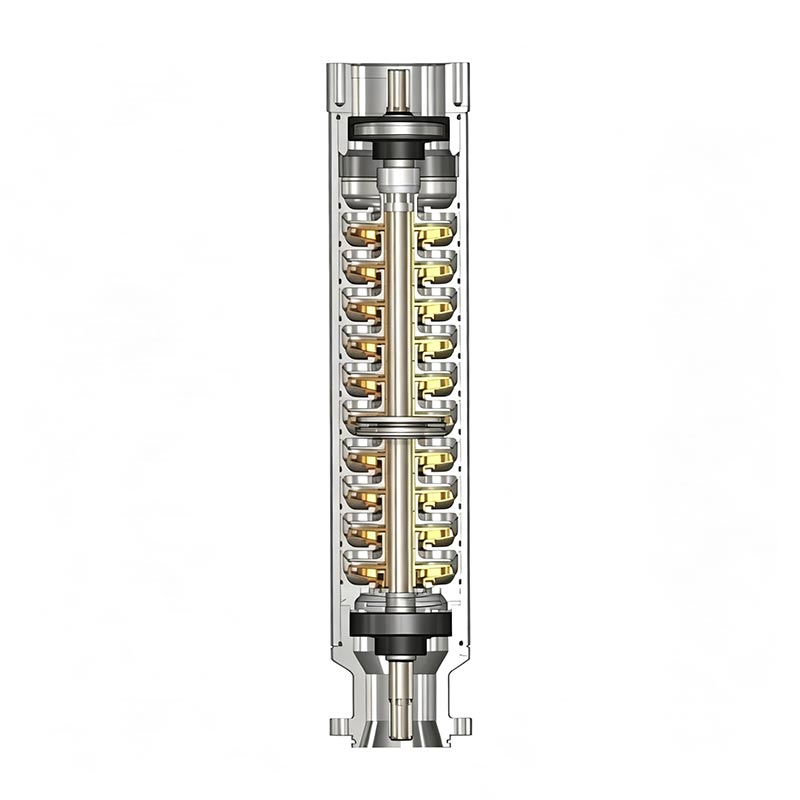

Количество ступеней насоса определяется требуемым подъемом. Каждая ступень состоит из плавающего рабочего колеса, соединенного с приводной вал монель-к500 и стационарный диффузор, направляющий поток жидкости. Осевая сила рабочего колеса сделал из износостойкого материала. Чтобы уменьшить осевую силу, конструкция рабочего колеса и диффузора разработана плавающий тип. Остальная осевая нагрузка и собственный вес вала насоса воспринимаются упорным подшипником протектора.
Это всасывающее отверстие для скважинной жидкости, поступающей в погружной центробежный насос. Между тем, свободный газ можно отделить до попадания в погружной центробежный насос, поэтому сбросной газ воздействует на насосный агрегат.

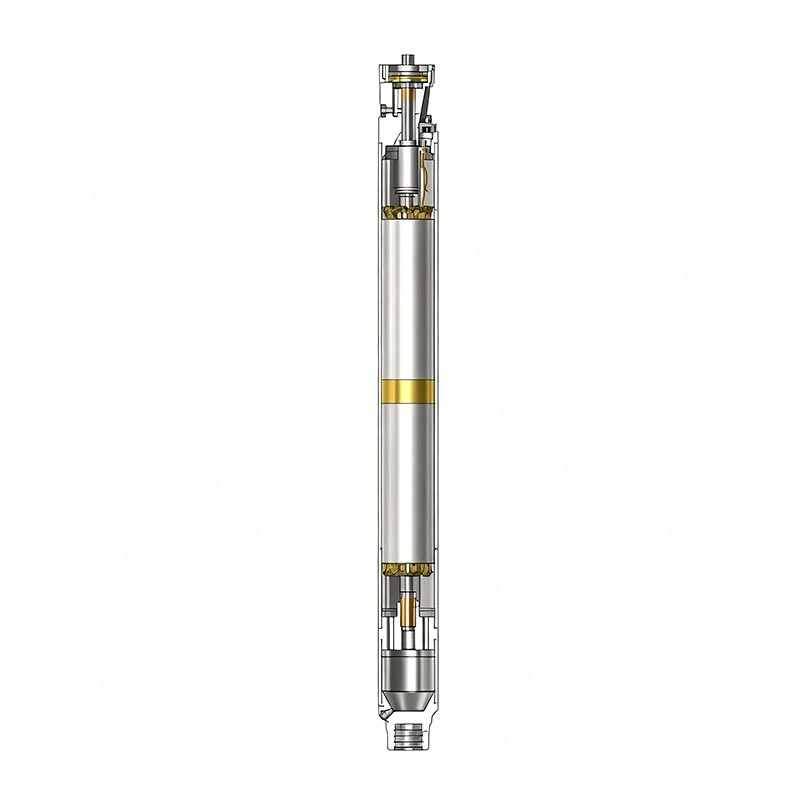

Каждая секция содержит несколько резервных барьерных камер для повышения надежности. Барьерные камеры доступны в типы лабиринтов и сумок. В валу протектора обычно используется материал Монель-К500. На корпусе имеется шесть механических торцевых уплотнений. это. Упорный подшипник, используемый в секции уплотнения, имеет высокую износостойкость. Мы можем предложить различные типы и серии уплотнений. чтобы адаптировать индивидуальные условия скважины.

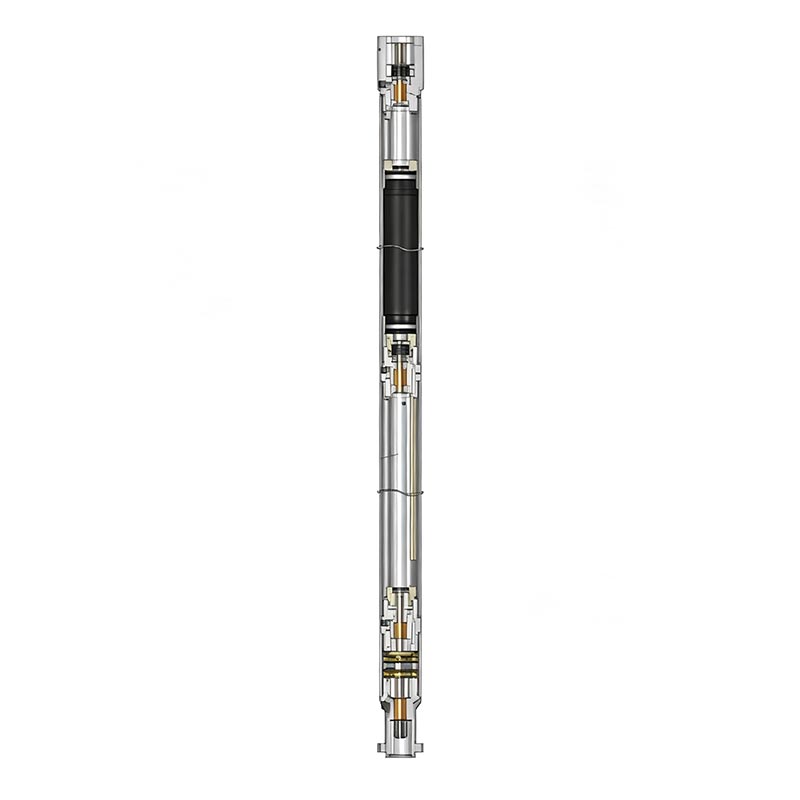

Погружной двигатель представляет собой привод многоступенчатого центробежного насоса. Это двухполюсная трехфазная «беличья клетка». асинхронный двигатель.
В основном он состоит из статора, ротатора, системы контура масляного цикла и т. д. Из-за погружного двигателя ограничения в объеме скважины диаметр и температура окружающей среды. Его внешний вид длинный и тонкий. Максимальная длина может достигать 10 м. Он заполнен с высокопрочное супердиэлектрическое масло для смазки и теплопроводности.
Рабочее состояние погружного двигателя – вертикальное подвешивание. Его верхний упорный подшипник несет осевая сила и собственный вес ротора. Тепло, вырабатываемое двигателем, передается на скважинная жидкость через корпус двигателя.
Используется для добычи горячих подземных вод для:
• Централизованное отопление
• Системы отопления зданий
• Промышленное отопление
Обеспечивает непрерывную циркуляцию горячей воды для геотермальных электростанций.
Подходит для нефтяных скважин, требующих компактных систем ЭЦН для добычи жидкости.
Используется в глубоких скважинах, где стандартные погружные насосы не выдерживают температурных условий.
Компания Aote Tianjin Pump Co., Ltd. была основана в 2004 году и является профессиональным производителем в области производства, продаж, исследование и разработка погружных электронасосов, погружных насосов, канализационных насосов и двигателей в одном из профессиональных производители. Компания зарегистрирована как частное предприятие в зоне экономического развития Цзиньнань, промышленном районе. зона развития в Тяньцзине, Китай.
Компания обладает сильными возможностями разработки продукции, чтобы внедрить технологию погружных электронасосов REDA, импортировать технологии погружных двигателей, разработанной на основе синхронизации с ведущими мировыми погружными двигателями. насосы, погружные насосы и производные удовлетворения особых требований клиентов к различным специальным продуктам.
Мы создали 6 основных участков производства, включая укладку ламината, обмотку статора, сборку двигателя, насос. сборка, сборка протектора и сборка сепаратора, сборка протектора и сборка сепаратора. На данный момент годовой объем производства мощность АОТЭ достигла 1150 единиц ЭЦН.
Чтобы гарантировать качество, мы строго соблюдаем стандарты системы управления ISO9001-2008, полагаемся на современные система управления и руководящая идеология смелых инноваций, делающая продукт более отзывчивым к рынку. становится все более изощренным и признан нашими клиентами.
Благодаря вашей поддержке, любви и доверию компания AOTE достигла сегодняшних блестящих результатов. Шумин Чен, наш генерал Здесь менеджер выражает огромную благодарность! Мы оправдаем ожидания и повысим технологичность продукции. чтобы ярко сиять.
Стандартная система предназначена для геотермальных применений с рабочей температурой от 100 ℃ до 260 ℃. Материал Выбор и конфигурация двигателя могут быть настроены в соответствии с фактическими условиями скважины.
Да. Насос специально разработан для узких скважин, доступны диаметры от 3,38 дюйма до 8,75 дюйма.
Ключевые компоненты, такие как приводной вал, могут быть изготовлены из сплава монель К500, а высокотемпературные изоляционные материалы и В системе двигателя применяются диэлектрические масла.
Да. Aote может настроить ступени насоса, мощность двигателя, конструкцию уплотнений и материалы в зависимости от глубины скважины, температуры и расход и характеристики жидкости.
