Накопление воды является одной из основных проблем, влияющих на эффективность и безопасность горных работ. Избыток грунтовых вод, осадков, а подземная утечка может привести к остановке производства, повреждению оборудования и увеличению эксплуатационных расходов.

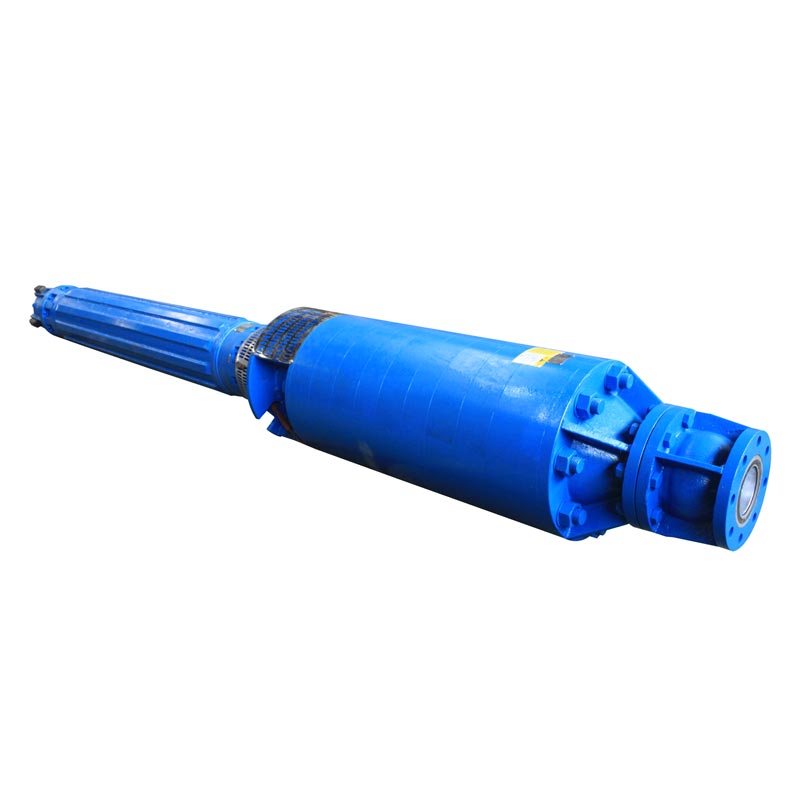

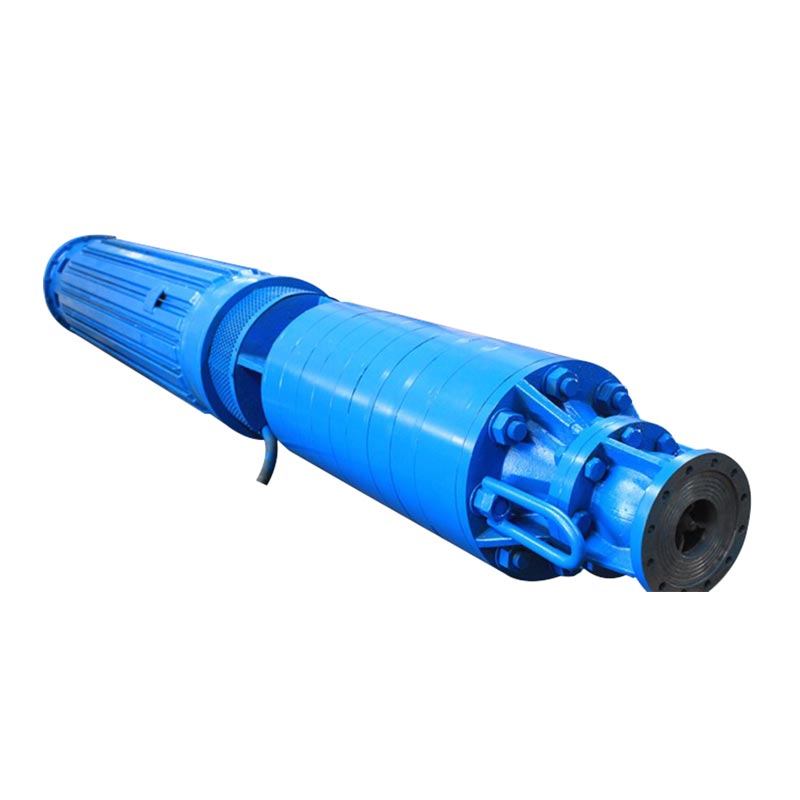

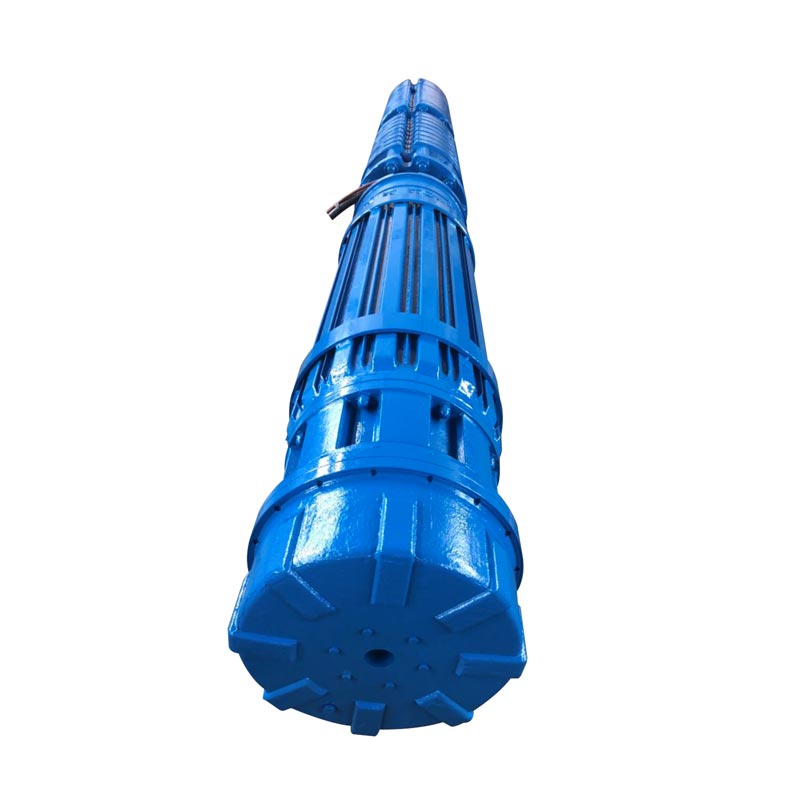

Погружной дренажный насос для горных работ разработан для тяжелонагруженных систем обезвоживания в шахтах, где непрерывное требуется эксплуатация и длительный срок службы. Разработан с высокопроизводительной центробежной гидравлической системой и надежен. Технология погружного двигателя обеспечивает стабильное удаление воды даже в глубоких шахтах, больших карьерах и в окружающей среде. содержащие абразивные частицы.
Этот насос обеспечивает надежный дренаж от угольных и медных рудников до мест добычи золота, олова и алмазов. производительность в сложных условиях.
Чем меньше нагрузка на агрегат от осевой тяги и втягиваемых твердых частиц и ила, тем выше эксплуатационные характеристики. надежность.
Чем выше эксплуатационная надежность, тем дольше срок службы. Для погружных электронасосов с HDM срок службы может составлять 10 и более лет.
Чем дольше срок службы и выше КПД (до 90% и выше), тем ниже эксплуатационные затраты.
Пропускная способность Q: до 6000 м3/ч (26500 галлонов США в минуту)
Высота подачи H: до 1500 м (5000 футов)
Давление p: до 150 бар (2200 фунтов на квадратный дюйм)
Скорость n: до 3600 об/мин.
Данные о производительности двигателя:
Частота: 50 Гц/60 Гц
Напряжение В: до 14000 Вольт
Мощность двигателя P: до 5000 кВт (6700 л.с.)
Скорость n: до 3600 об/мин.
Температура t: до 100 ℃
Материалы:Материалы подбираются индивидуально в соответствии с вашими требованиями, включая серый чугун, ковкий чугун, бронзу, алюминиевую бронзу, дуплексную нержавеющую сталь.
(1) Погружной насос оснащен центробежным рабочим колесом и радиальной направляющей лопаткой; во время работы жидкость всасывается радиально и выводится радиально;
(2) Этот погружной насос в основном состоит из рабочего колеса, уплотнительного кольца, верхнего и нижнего направляющих лопаток, верхней и нижней промежуточных секций, секции всасывания, секции нагнетания, вала насоса, верхнего упорного подшипника, втулки направляющего аппарата и промежуточной переходной секции.
(3) Рабочая камера насоса состоит из рабочего колеса, направляющего аппарата и промежуточных секций. Рабочее колесо, втулки подшипников и стальные втулки образуют узел ротора, а подшипники скольжения установлены во всасывающей секции, нагнетательной секции и промежуточной переходной секции для поддержки вращающегося узла ротора.
(4) Для балансировки осевых сил рабочие колеса расположены симметрично: верхнее рабочее колесо вращается по часовой стрелке, а нижнее установлено в противоположном направлении. Осевые силы, создаваемые рабочими колесами во время работы, компенсируют друг друга, и любая остаточная осевая сила воспринимается упорным подшипником, соединенным с двигателем, тем самым продлевая срок службы агрегата.
(5) Ротор позиционируется с помощью радиального выступа муфты насоса так, чтобы он совпадал с муфтой корпуса подшипника двигателя, и фиксируется в осевом направлении болтами для образования жесткого соединения.
(1) Двигатель состоит из статора, ротора, верхних и нижних направляющих подшипников, упорных подшипников, основания, уплотнения удлинения вала. сборка и другие компоненты.
(2) Удлинение вала двигателя герметизируется с помощью армированного резиной сальника и механического уплотнения.
(3) Резиновая расширительная камера установлена в нижней части двигателя для балансировки давления между внутренняя полость и внешняя вода при тепловом расширении и сжатии внутри двигателя или когда внешний уровень воды колеблется. Нижняя часть двигателя облицована коррозионностойким оцинкованным листом. металл.
(4) На внешней поверхности корпуса двигателя имеются охлаждающие ребра и каналы для охлаждающей воды. Во время работы, Внутренняя часть двигателя заполнена водой, которая циркулирует с помощью крыльчатки в нижней части ротора, чтобы обеспечить равномерная внутренняя температура. В то же время высокоскоростной поток воды по внешней поверхности двигателя рассеивается. тепло от корпуса, охлаждающих ребер и поверхностей водяных каналов.
(5) В обмотках статора двигателя используется высоковольтный водостойкий изолированный провод, который обеспечивает превосходную температуру. сопротивление и изоляционные свойства. Обмоточные провода подключаются к высоковольтному водонепроницаемому силовому кабелю. Дополнительно к поверхности концов обмотки крепятся датчики температуры для контроля уровня воды. температура вокруг них. Датчики температуры подключаются четырехжильным кабелем; оба кабеля выводятся через отверстия для вывода кабелей в верхней направляющей. корпус подшипника.
(6) Ротор короткозамкнутого типа с клеткой из медных проводников.
(7) Верхний и нижний корпуса направляющих подшипников оснащены вкладышами подшипников, а упорный подшипник установлен на месте. нижний конец ротора. Узел упорного подшипника состоит из верхнего и нижнего упорных подшипников и подшипника скольжения. пластины, которые используются для поддержки осевых сил; верхний упорный подшипник сегментного кольцевого типа, а нижний Подпятник упорный – сегментно-секторного типа.
Эффективное удаление грунтовых вод из подземных угольных шахт.
Подходит для дренажных систем при добыче меди, золота, олова и алмазов.
Обеспечивает накопление осадков и контроль грунтовых вод в крупных горнодобывающих карьерах.
Конфигурация высокого давления для глубоких подземных работ.
Насос предназначен для шахтных вод, содержащих грунтовые воды, осадки и взвешенные частицы. Выбор материала можно настроить в зависимости от состояния воды.
В зависимости от конфигурации насос может достигать высоты подачи до 1500 метров, что делает его пригодным для работы в глубоких шахтах. дренажные приложения.
Обычные материалы включают чугун, ковкий чугун, бронзу, алюминиевую бронзу и дуплексную нержавеющую сталь. Выбор зависит от требований к коррозии и истиранию.
Да. Гидравлические характеристики насоса, напряжение двигателя, мощность, материалы и конфигурация могут быть настроены в соответствии с требованиями заказчика. требования проекта.
