Погружные ирригационные насосы серии A5QJ нашей компании предназначены для добычи подземных вод из глубоких скважин. колодцы, а также проекты водозабора из рек, водохранилищ и каналов. Широко применяется при орошении сельскохозяйственных угодий, бытовое водоснабжение для людей и скота в горных районах, также доступно для дренажа в городах, заводы, железные дороги, шахты и строительные площадки.
1. Интегрированная конструкция двигателя и насоса, погружная подводная работа с высокой безопасностью и надежностью.
2.Нет особых требований к обсадной колонне; восходящая труба должна выдерживать только соответствующее рабочее давление.
3. Простота установки, эксплуатации и обслуживания, небольшая занимаемая площадь; строительство насосной станции не требуется.
4.Компактная конструкция и низкий расход сырья.
| Элемент | Спецификация |
| Тип насоса | Вертикальный погружной насос для глубоких скважин |
| Структура | Многоступенчатый центробежный насос |
| Тип двигателя | Трехфазный асинхронный погружной двигатель |
| Номинальное напряжение | 380 В/660 В |
| Частота | 50 Гц |
| Диапазон расхода | Индивидуальные |
| Диапазон головы | До 900 м |
| Тип установки | Вертикальная установка |
| Метод охлаждения | Водяное охлаждение двигателя |
| Средняя температура | ≤20 ℃ |
| Диапазон pH | 6,5–8,5 |
| Содержание твердых частиц | ≤0,01% |
1,3-фазный источник питания переменного тока: частота 50 Гц, номинальное напряжение 380 В или 660 В (допустимое отклонение ±5%).
1. Массовое содержание твердых частиц ≤ 0,01%.
2. Значение pH перекачиваемой жидкости колеблется от 6,5 до 8,5.
3. Средняя температура ≤ 20 ℃.

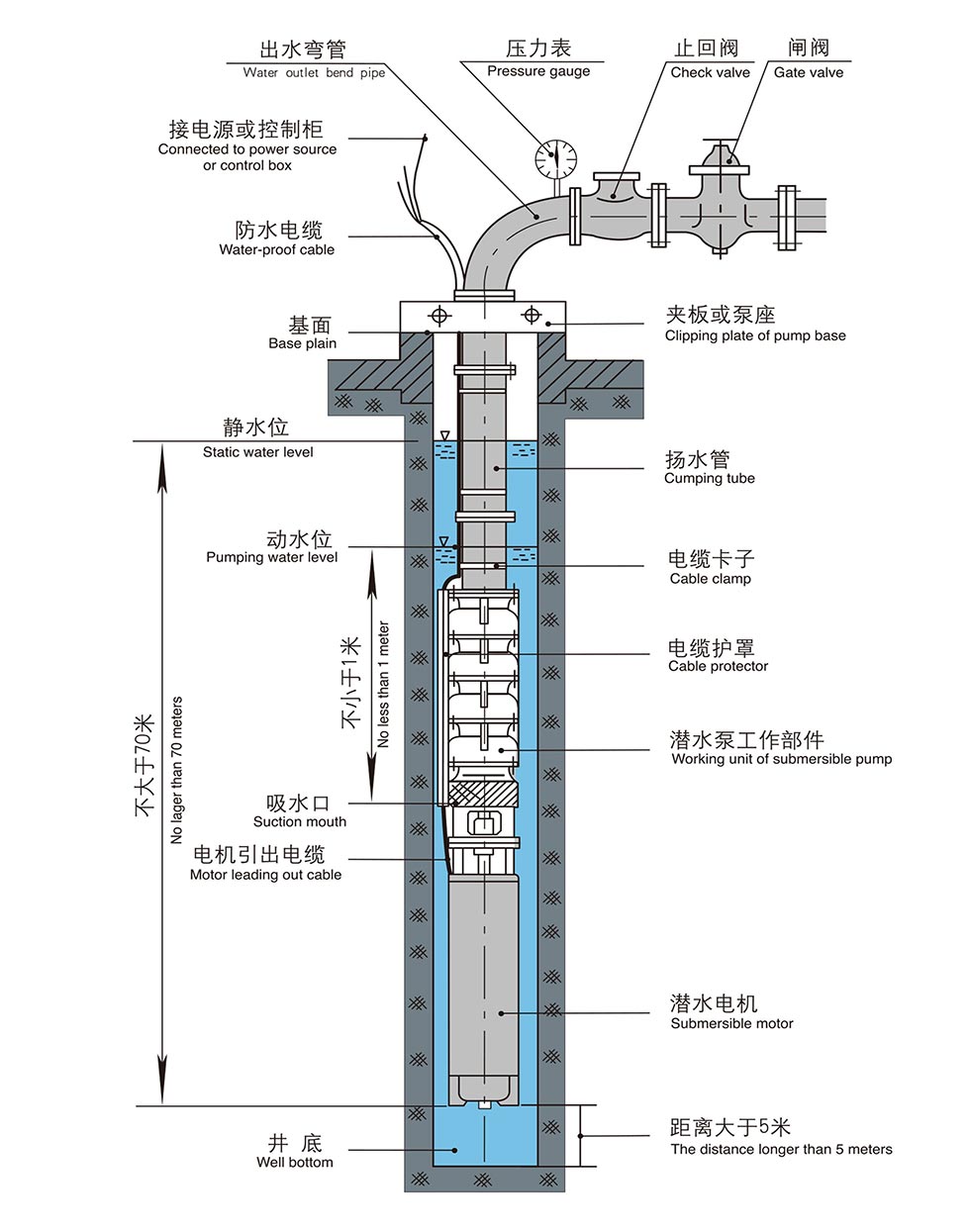

4. Входное отверстие погружного насоса для ирригации должно быть как минимум на 1 м ниже динамического уровня воды; максимальная глубина погружения 70 м при статическом уровне воды; Нижняя часть насоса должна находиться на расстоянии минимум 1 м от дна колодца.
5.Прямая обсадная колонна с гладкой внутренней стенкой и отсутствием смещения обсадной колонны.

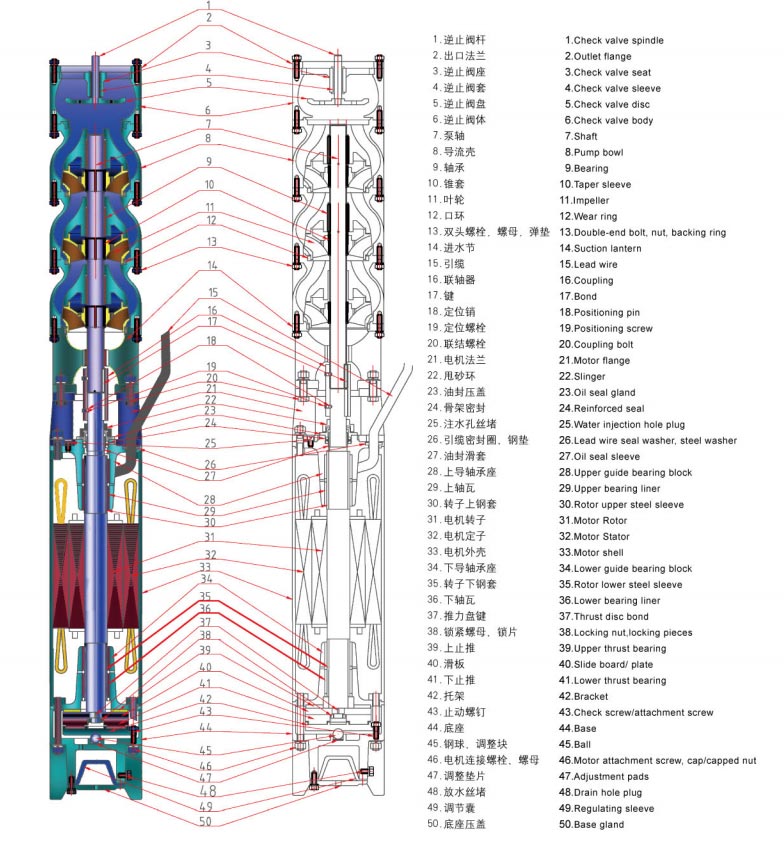

1. Погружной погружной насос для ирригации состоит из погружного 3-фазного асинхронного двигателя и корпуса насоса. Двигатель напрямую соединен с верхним насосным агрегатом. Надежное уплотнение вала, установленное на верхнем валу двигателя, предотвращает перекрестная утечка между внутренней охлаждающей водой двигателя и перекачиваемой средой, обеспечивающая долгосрочную стабильную работу.
2. Насос одностороннего всасывания, многоступенчатый, вертикального центробежного типа; согласованный двигатель водонаполненный мокрого типа вертикальный погружной асинхронный двигатель, подключаемый через муфту бочкообразного типа.
3. В обмотке двигателя используется водонепроницаемая магнитная проволока из полиэтилена с нейлоновой оболочкой; полость двигателя заполнена чистой пресной водой.
4. В двигателе используются направляющие подшипники с водяной смазкой. Упорный подшипник в нижней части двигателя несет двунаправленную осевую нагрузку. тяга от насоса. Версия с высоким напором оснащена веерообразными упорными колодками из никельсодержащей меди в сочетании с импортными Скользящие пластины Phylos для осевой нагрузки.
5. На моделях с высоким подъемом между насосом и двигателем устанавливается дополнительный компонент осевого подшипника, максимальный напор вверх. до 900м.
1. Перед запуском заполните полость двигателя чистой пресной водой; слейте всю внутреннюю воду для зимнего хранения, чтобы избежать растрескивания при морозе.
2.Регулярно проверяйте сопротивление изоляции устройства, значение не должно быть ниже 0,5 МОм.
3. Стандартный гарантийный срок: 1 год при нормальной эксплуатации.
Пример: QJ80-100-37
| Код | Значение |
| Q | Погружной Тип |
| J | Применение в глубоких скважинах |
| 80 | Номинальный расход: 80 м³/ч |
| 100 | Номинальный напор: 100 м |
| 37 | Мощность двигателя: 37 кВт |
Прежде чем выбрать модель насоса, клиенты должны подтвердить следующую информацию:
Определите необходимую производительность воды в зависимости от площади орошения и потребности в воде.
Рассчитайте необходимую высоту подъема, включая:
• Глубина скважины
• Расстояние вертикального подъема
• Потеря давления в трубопроводе
• Требования к давлению воды на терминале
Выберите диаметр насоса, подходящий для существующей обсадной трубы скважины.
Подтвердите напряжение, частоту и доступную электрическую мощность.
Проверьте температуру воды, значение pH и содержание твердых частиц.
Предоставление этих параметров помогает гарантировать, что выбранный насос обеспечивает ожидаемую производительность.
| Явления неисправности | Причины | Решения |
| Напор недоступен, вода не всасывается или выделяется недостаточно воды. | 1.Динамический уровень воды падает ниже допустимого мин. динамический уровень воды; 2. Поломка подъемной трубы. сустав; 3.Реверсивное вращение двигателя; 4.Снижение напряжения; 5.Заблокированная вода вход; 6. Повреждена муфта. |
1.Увеличьте ступень насоса и подъемную трубу, чтобы увеличить глубину скважины; 2.Ремонт поломки; 3. Замените провод разъем; 4. Проверьте напряжение; 5. Вход для промывочной воды; 6.Замените муфту. |
| Двигатель не заводится при запуске, с гудением. | 1. Заклинивание подшипника; 2. Однофазный двигатель. |
1. Осмотрите и отремонтируйте поврежденные детали; 2. Проверьте соединительный провод и найдите обрыв фазы. |
| Слишком большое колебание указателя амперметра. | 1. Динамическое падение уровня воды до входного отверстия для поглощения; 2. Динамическое падение уровня воды ниже допустимого. мин.динамический уровень воды; |
1. Уменьшите расход воды и увеличьте глубину погружения. |
| Сильная вибрация агрегата | 1. Шпиндель насоса погнут; 2. Слишком большой износ подшипниковой части узла; 3. Слишком интенсивный дроссель; 4. Повреждена муфта. |
1. Откалибровать шпиндель; 2.Замените подшипник; 3.Увеличьте задвижку; 4.Замените муфту. |
| Падение потока | 1. Износ кольца износа; 2. Заблокирован вход воды; 3. Утечка в месте соединения подъемных труб или ракушки. |
1.Отремонтируйте или замените изношенные детали; 2. Вход для промывочной воды; 3. Проверьте соединительную часть. |
| Внезапное снижение сопротивления изоляции | 1. Плохое качество разъема кабеля двигателя; 2. Повреждена изоляция проводки вращателя двигателя; 3. Изношенный кабель. |
1. Подсоедините разъем кабеля; 2.Отремонтировать проводку двигателя; 3.Устранение повреждений. |
| Увеличение потребляемой мощности (показания амперметра превышают номинальные ценить) |
1. Изношен подшипник крыльчатки; 2. Взаимный контакт двигателя после износа подшипника; 3.Истирание между рабочим колесом и кожухом. |
1. Осмотрите и отремонтируйте насос; 2. Осмотрите и отремонтируйте двигатель; 3. Контролируйте поток и проверьте тягу двигателя. подшипник. |
Погружной насос для глубоких скважин в основном используется для добычи грунтовых вод из глубоких скважин и подачи воды для нужд. ирригация, бытовое использование, промышленное применение и другие проекты по перекачке воды.
Да. Серия ATQJ предназначена для орошения сельскохозяйственных угодий, спринклерных систем, орошения теплиц и других систем. применение в сельскохозяйственном водоснабжении.
Клиенты должны предоставить:
• Требуемый расход
• Напор насоса
• Глубина скважины
• Диаметр скважины
• Информация об источнике воды
• Требования к электропитанию
Да. Насос AOTE может настраивать параметры насоса, включая скорость потока, напор, мощность двигателя, напряжение и материалы в соответствии с требования проекта.
Допустимая глубина установки зависит от выбранной модели и условий эксплуатации. Модели с высоким напором могут достичь подъем напора до 900 метров.
Для поддержания работоспособности рекомендуется регулярно проверять сопротивление изоляции, состояние кабеля, рабочий ток и выход воды. стабильная производительность.
AOTE уже много лет специализируется на производстве насосов, поставляя погружные насосы для глубоких скважин сельскохозяйственное, промышленное и муниципальное применение. Благодаря опытным инженерным возможностям и гибкому производству Мы поддерживаем как стандартные модели, так и индивидуальные насосные решения для различных проектов водоснабжения.
